Inženjerski vodič za kuglične ležajeve Kuglični ležaj s dubokim utorima jednoredni je kotrljajući ležaj čije unutarnje i vanjske staze za klizanje tvore kontinuirani utor dovoljno dubok da drži kuglicu u središtu i pod radijalnim i umjerenim aksijalnim opterećenjem. To je tip kugličnog ležaja koji se najčešće proizvodi u svijetu, koristi se svugdje gdje se vratilo treba okretati glatko, tiho i uz nisko trenje. JEDNOREDNI / RASPORED S 8 LOPUTA Definicija Što je točno kuglični ležaj s dubokim žljebovima A kuglični ležaj s dubokim utorima je kotrljajući ležaj izrađen od unutarnjeg prstena, vanjskog prstena, seta čeličnih kuglica i kaveza, gdje su žljebovi staze na oba prstena strojno obrađeni malo veći od polumjera kuglice tako da kuglica sjedi u dubokom, tijesnom kanalu. Ta je geometrija ono što omogućuje kugličnom ležaju s dubokim utorima da nosi radijalno opterećenje, aksijalno opterećenje u oba smjera i veliku brzinu rotacije unutar jednog kompaktnog dijela. Ime dolazi izravno od oblika trkaće staze. U kliznom radijalnom ležaju žlijeb je plitak i odupire se samo teretu koji gura ravno kroz osovinu. U kugličnom ležaju s dubokim utorima radijus utora je samo neznatno veći od same kuglice, obično unutar nekoliko postotaka, tako da kuglica nikada nema prostora za izlazak iz kanala čak i kada osovina gura bočno. Ta je jedina geometrijska odluka razlog zašto su kuglični ležajevi s dubokim žljebovima postali zadani izbor u gotovo svim kategorijama strojeva, od motora kuhinjske miješalice do mjenjačke trake. Kada ljudi traže kuglični ležaj ili kuglični ležaj bez poznavanja tehničkog naziva, gotovo uvijek opisuju točan dio. To je ležaj koji većina inženjera prvi zamisli jer se pojavljuje na više stranica kataloga, više OEM crteža i više popisa zamjenskih dijelova od bilo koje druge obitelji kotrljajućih ležajeva. Zašto je dubina utora važna Dublji utor povećava kontaktni luk između kugle i trkaće staze. Više kontaktnog luka raspoređuje opterećenje na veću površinu, što povećava i radijalnu i aksijalnu nosivost bez povećanja vanjskih dimenzija ležaja. Zašto radi tako brzo Budući da se kuglice kotrljaju umjesto da klize, i budući da dizajn ne treba posebnu komponentu potiska, trenje ostaje nisko. To nisko trenje glavni je razlog zašto kuglični ležajevi s dubokim žljebovima toleriraju najveće faktore brzine od bilo kojeg uobičajenog tipa ležaja. Anatomija Dijelovi unutar kugličnog ležaja s dubokim utorima Svaki kuglični ležaj s dubokim utorima, bez obzira koliko mali ili veliki, izgrađen je od istih pet funkcionalnih dijelova. Razumijevanje svake od njih znatno olakšava kasnije čitanje grafikona veličine ležaja ili grafikona dimenzija ležaja, jer se svaka dimenzija na tom grafikonu preslikava na jednu od ovih komponenti. 01 Unutarnji prsten Pritišće se na osovinu i nosi unutarnji žlijeb staze. Njegov promjer provrta je prvi broj u bilo kojoj tablici veličina ležaja. 02 Vanjski prsten Nalazi se u provrtu kućišta i nosi vanjski žlijeb klizne staze. Njegov vanjski promjer, zajedno s provrtom, definira poprečni presjek ležaja. 03 Dopuna lopte Prsten od očvrslih čeličnih kuglica, obično osam do deset u malom ili srednjem provrtu, koji se kotrlja između dva kanala i fizički nosi teret. 04 Kavez ili držač Drži kuglice ravnomjerno raspoređene oko trkaće staze tako da se ne dodiruju, što bi stvorilo trenje klizanja i brzo trošenje. 05 Pečat ili štit Dodatni poklopac pritisnut ili fiksiran na vanjski prsten koji zadržava mazivo unutra i prljavštinu. Otvorene, oklopljene i zatvorene verzije dijele istu unutarnju geometriju. Napomena: izraz kuglični ležaj često se slobodno koristi za opisivanje cijelog sklopa, dok se kuglični ležaj sam po sebi obično odnosi samo na labavu čeličnu kugličnu komponentu koja se prodaje zasebno za popravak ili podmazivanje. Princip rada Kako kuglični ležaj s utorima nosi opterećenje Kuglični ležaj s dubokim utorima radi na principu točkastog kontakta. Svaka čelična kuglica dodiruje unutarnju kliznu stazu u jednoj točki i vanjsku kliznu stazu u jednoj točki, a opterećenje prolazi kroz ta dva sićušna kontaktna mjesta umjesto preko pune crte, kao što bi to bilo u kotrljajućem ležaju. Točkasti kontakt održava otpor kotrljanja niskim, zbog čega se kuglični ležajevi s dubokim utorima okreću slobodnije od gotovo bilo koje druge porodice ležajeva iste veličine. Budući da je žlijeb staze dubok na oba prstena, linija koja povezuje dvije kontaktne točke nije savršeno ravna kroz središte kuglice, nalazi se pod malim kutom, koji se često navodi kao otprilike nula stupnjeva u mirovanju, ali se malo pomiče pod aksijalnim opterećenjem. Taj promjenjivi kontaktni kut je ono što omogućuje jednorednom kugličnom ležaju s dubokim utorima da se odupre potisku iz bilo kojeg smjera bez potrebe za drugim, suprotnim ležajem. Konusni valjkasti ležaj ili ležaj s kutnim kontaktom moraju biti upareni kako bi podnijeli dvosmjerni potisak. Jednoredni kuglični ležaj s dubokim utorima čini to sam, u jednom dijelu, po jednoj cijeni. Radijalni kapacitet Radijalno opterećenje gura ravno prema dolje kroz osovinu u kućište. Puni krug loptica dijeli ovo opterećenje, pri čemu loptice koje su izravno ispod linije opterećenja nose najveći udio. Aksijalni kapacitet Aksijalno opterećenje gura duž središnje crte vratila. Duboki utor omogućuje lagano pomicanje kontaktnih točaka tako da se dio svake lopte i dalje opire udaru, u bilo kojem smjeru. Konfiguracije Jednoredni kuglični ležaj s dubokim utorima u odnosu na dvoredni Većina onoga što ljudi podrazumijevaju pod kugličnim ležajem s dubokim utorima je jednoredni kuglični ležaj s dubokim utorima, što je daleko češća konfiguracija. Verzija s dva reda udvostručuje kuglični komplement u jednom širem ležaju, što povećava radijalni kapacitet bez slaganja dva odvojena jednoredna ležaja na osovinu. Tablica u nastavku prikazuje dvije konfiguracije jednu pored druge. Značajka Jednoredni kuglični ležaj s dubokim utorima Dvoredni kuglični ležaj s dubokim utorima Loptasti redovi 1 2 Tipična širina Uska, standardna serija Otprilike 1,3 do 1,6x širine ekvivalenta jednog reda Radijalni kapacitet Osnovna linija Otprilike 1,5 do 1,8x više Aksijalni kapacitet Umjereno, oba smjera Više, oba smjera Cijena po jedinici Niže viši Uobičajena uporaba Elektromotori, pumpe, mjenjači, uređaji Teške remenice, ventilatori visokog radijalnog opterećenja, tekstilni strojevi U praksi jednoredni kuglični ležajevi s dubokim utorima pokrivaju više od devet od deset industrijskih primjena, jer većina osovina ne treba dodatnu radijalnu marginu koju pruža dvoredni dizajn. Dvoredni ležajevi rezervirani su za situacije u kojima je prostor duž osovine ograničen, ali je radijalno opterećenje neobično veliko. Prednosti Zašto su kuglični ležajevi s utorima zadani izbor Pitajte bilo kojeg inženjera za ležajeve za što su dobri kuglični ležajevi s dubokim žljebovima i odgovor je gotovo uvijek isti: sve što nije ekstremni slučaj. Oni nisu nosivost s najvećim raspoloživim opterećenjem i nisu najbrži dostupni ležajevi, ali najbolji su kompromis između opterećenja, brzine, cijene i jednostavnosti, što je upravo razlog zašto globalni obujam proizvodnje za ovaj pojedinačni tip ležaja nadmašuje sve ostale porodice kotrljajućih ležajeva zajedno. Nisko trenje, nisko stvaranje topline Visoka granična brzina Dvosmjerni aksijalni kapacitet u jednom dijelu Jednostavna, jeftina proizvodnja Dostupnost široke veličine i tolerancije Nisko održavanje pri normalnom radu Tiho trčanje brzinom Jednostavna razmjena između marki Relativna radna brzina prema vrsti ležaja Ilustrativni ograničavajući faktor brzine, ista veličina provrta, podmazivanje mašću, indeksiran na 100 za kuglični ležaj s dubokim žljebovima Duboki utor Kutni kontakt Cilindrični valjak Konusni valjak 100 85 70 50 Brtvljenje i zaštita Otvoreni, oklopljeni i zatvoreni kuglični ležajevi s dubokim utorima Kuglični ležaj s dubokim utorima može se isporučiti s nekoliko različitih razina zaštite, a slova sufiksa iza broja veličine govore vam koju držite. Ovo je jednako važno kao i sirove dimenzije kada spajate zamjenski kuglični ležaj sa strojem. Sufiks Vrsta zaštite Najprikladnije za Otvoreno Bez štitnika ili brtve, napunjen mašću od strane korisnika ili podmazan uljnom kupkom Čista, kontrolirana okruženja s namjenskim sustavom podmazivanja ZZ / 2Z Metalni štitnici s obje strane, bez kontakta Lagana zaštita od prašine, veća brzina od zatvorenih tipova RS / 2RS Gumene brtve s obje strane, lagani kontakt Opća industrijska uporaba i uporaba u aparatima, čuva mast zatvorenu cijeli život RZ / 2RZ Gumene brtve, dizajn bez kontakta s niskim trenjem viši speed applications that still need seal level protection Dimenzioniranje Tablica veličina i dimenzija kugličnih ležajeva s dubokim utorima Svaki kuglični ležaj s dubokim utorima opisuje se s tri mjere jezgre: promjer provrta, vanjski promjer i širina. Ova tri broja zajedno čine tablicu dimenzija ležaja koja se pojavljuje na tablici s podacima svakog proizvođača. Donja tablica je tablica veličina standardnih kugličnih ležajeva za najčešće metričke serije, koja pokriva 60 ekstra lakih, 62 lakih i 63 srednjih serija. Broj ležaja Provrt (mm) Vanjski promjer (mm) Širina (mm) Dinamičko opterećenje (kN) Ograničenje brzine (mast, o/min) 6000 10 26 8 4.6 28000 6001 12 28 8 5.1 26000 6002 15 32 9 5.6 24000 6003 17 35 10 6.0 22000 6004 20 42 12 9.4 19000 6200 10 30 9 5.1 26000 6201 12 32 10 6.8 24000 6202 15 35 11 7.6 22000 6203 17 40 12 9.6 20000 6204 20 47 14 12.7 18000 6205 25 52 15 14.0 16000 6300 10 35 11 7.6 22000 6301 12 37 12 9.7 20000 6302 15 42 13 11.4 19000 6303 17 47 14 13.5 17000 6304 20 52 15 15.9 15000 Gornje brojke predstavljaju reprezentativne vrijednosti na razini kataloga koje se koriste za opću usporedbu. Prije naručivanja uvijek provjerite točne veličine ležaja i dimenzije ležaja u skladu s trenutnom podatkovnom tablicom proizvođača, budući da se vrijednosti opterećenja neznatno razlikuju između proizvodnih standarda. Rast vanjskog promjera po serijama, provrt 20 mm Uspoređujući kako se vanjski promjer mijenja u serijama 60, 62 i 63 pri istoj veličini provrta, iz gornje tablice veličine ležaja 6004 serija 6204 serija 6304 serija 42 mm 47 mm 52 mm Kako čitati oznaku ležaja Kod kao što je 6205-2RS-C3 pakira veličine ležajeva i opcije u jedan niz. Njegovo rastavljanje čini cijelu tablicu dimenzija ležaja lakšom za korištenje u budućnosti. Segment koda Značenje 62 Serija i tip, ovdje lagana serija kugličnih ležajeva s dubokim utorima 05 Kod provrta, pomnožite s 5 da biste dobili provrt u mm, tako da je 05 jednako 25 mm 2RS Gumene brtve postavljene s obje strane C3 Klasa unutarnjeg zazora, C3 je labaviji od standardnog zazora Materijali Materijali Used to Build a Deep Groove Ball Bearing Prstenovi i kuglice u standardnom kugličnom ležaju s dubokim utorima izrađeni su od čelika za ležajeve legiranog kromom, najčešće kvalitete GCr15, koji je kaljen na otprilike 60 do 64 HRC. Ta tvrdoća omogućuje kontaktnoj površini male kuglice i staze za klizanje podnijeti ponovljene cikluse naprezanja bez deformiranja. Kavezi su obično izrađeni od žigosanog čelika za ležajeve manjeg provrta i strojno obrađeni mesing ili izrađeni polimer za ležajeve većih ili većih brzina. Kromirani čelik, GCr15 Standardni materijal za veliku većinu kugličnih ležajeva s dubokim utorima. Dobra tvrdoća, dobar vijek trajanja i niska cijena čine ga standardnim u industrijskoj i potrošačkoj opremi. Nehrđajući čelik, 440C Koristi se tamo gdje je izloženost vlazi ili blagoj koroziji zabrinjavajuća, kao što su linije za preradu hrane, pomorska oprema i vanjski strojevi. Keramički hibrid Kuglice od silicij nitrida uparene s čeličnim prstenovima dodatno smanjuju težinu i trenje, a koriste se u brzim vretenima i specijaliziranim električnim motorima. Konstruirani plastični kavez Smanjuje masu kaveza i trenje pri velikim brzinama, uobičajeno u ležajevima elektromotora koji moraju raditi tiho tijekom dugih servisnih intervala. Prijave Za što se koriste kuglični ležajevi s dubokim žljebovima Iskren odgovor na pitanje za što se koriste kuglični ležajevi s dubokim žljebovima je gotovo sve što se okreće. Budući da dizajn nosi radijalno opterećenje, umjereni potisak u oba smjera i veliku brzinu, sve u jednom kompaktnom i jeftinom dijelu, postao je prelazak na rotirajuću potporu u gotovo svakoj industriji koja gradi strojeve. Industrija Tipična lokacija Zašto odgovaraju kuglični ležajevi s dubokim utorima Elektromotori Potpora vratila na pogonskom i nepogonskom kraju Velika brzina, niska buka, nisko trenje topline Automobilizam Alternatori, vodene pumpe, vratila mjenjača, podsklopovi glavčina kotača Kompaktna veličina, pouzdan pod vibracijama Kućanski aparati Bubnjevi perilica rublja, ventilatori, blenderi, vakuum motori Niska cijena, tih rad, dug vijek trajanja masti Poljoprivredni strojevi Mjenjači, osovine pumpi, transportni valjci Otporan na prašinu sa zatvorenim varijantama Industrijski ventilatori i pumpe Oslonac osovine impelera Visoka granična brzina, good axial capacity Transportni sustavi Osovine valjka i remenice Jednostavna montaža, širok raspon veličina Električni alati Oslonac osovine motora i zupčanika Mala omotnica, velika brzina Tekstilni strojevi Vretena i valjkaste osovine Precizan rad, niske vibracije Udio globalne potražnje za kugličnim ležajevima s dubokim utorima prema krajnjoj upotrebi Ilustrativna distribucija korištena je za opću orijentaciju, stvarne brojke ovise o regiji i godini Elektromotori Automobilizam Aparati Industrijska oprema ostalo 28% 24% 19% 15% 14% Odabir Kako odabrati pravi kuglični ležaj s dubokim utorima Potvrdite dimenzije osovine i kućišta Izmjerite promjer osovine za veličinu provrta i provrt kućišta za vanjski promjer, zatim usporedite s tablicom veličina ležaja kako biste napravili uži izbor brojeva dijelova kandidata. Izračunajte radijalno i aksijalno opterećenje Zbrojite stvarne sile koje će ležaj osjetiti tijekom rada, uključujući bilo kakvu napetost remena ili silu zahvata zupčanika, a ne samo statičku težinu rotirajućeg sklopa. Provjerite potrebnu brzinu Usporedite radni broj okretaja u minuti sa stupcem granične brzine na tablici dimenzija kugličnih ležajeva, a zatim primijenite sigurnosnu marginu za životni vijek masti i temperaturu okoline. Odaberite vrstu brtvljenja Birajte otvorene ležajeve samo ako imate kontrolirani sustav podmazivanja, inače odaberite 2RS ili ZZ na temelju prašine, vlage i profila brzine u okruženju. Odaberite klasu klirensa Standardni razmak odgovara većini poslova opće namjene, dok je C3 razmak uobičajen za električne motore koji rade vruće i trebaju dodatni unutarnji prostor. Potvrdite stupanj tolerancije ABEC ili ISO P0 tolerancija je u redu za opće strojeve, dok precizna vretena i oprema za velike brzine trebaju P6 ili čvršće. Montaža i održavanje Ugradnja i održavanje kugličnog ležaja s dubokim utorima Montažni tlak Uvijek pritisnite prsten koji se postavlja, unutarnji prsten kada se montira na osovinu i vanjski prsten kada se utiskuje u kućište, tako da sila nikada ne prolazi kroz kuglice. Montaža potpomognuta toplinom Za interferentno pristajanje, zagrijavanje ležaja na otprilike 80 do 100 stupnjeva Celzijevih omogućuje mu da sklizne na osovinu bez sile, a zatim se skuplja na svoje mjesto dok se hladi. Interval podmazivanja Zabrtvljeni ležajevi obično se podmazuju cijeli život, dok otvoreni i zaštićeni ležajevi na opremi za kontinuirani rad obično trebaju podmazivanje svaka tri do dvanaest mjeseci, ovisno o brzini i temperaturi. Provjera poravnanja Osovina i kućište moraju ostati koncentrični unutar tolerancije proizvođača ležaja, budući da neusklađenost koncentrira opterećenje na uskom pojasu klizne staze i naglo skraćuje vijek trajanja. Uobičajeni načini kvarova Simptom Vjerojatni uzrok Prevencija Brušenje ili hrapavost Kontaminacija unutar kanala Prijeđite na zatvorenu varijantu, poboljšajte brtvljenje kućišta Pregrijavanje Pretjerano podmazivanje ili pretijesno pristajanje Slijedite smjernice za količinu punjenja, provjerite toleranciju pristajanja Ljuštenje ili pucanje Umor od dugotrajnog preopterećenja Ponovno provjerite izračun opterećenja, nadogradite na seriju većeg kapaciteta Tragovi hrđe na stazi Ulaz vlage ili vlaga u skladištu Koristite zabrtvljene ležajeve, čuvajte u originalnom pakiranju Labavi kroj, osovina klizi Premala osovina ili istrošen provrt kućišta Prije montaže provjerite toleranciju prema tablicama ISO fit Sourcing Gdje nabaviti kuglične ležajeve s dubokim žljebovima Dosljedne dimenzije, provjerena kvaliteta čelika i stabilna toplinska obrada važni su jednako kao i brojevi ispisani na tablici dimenzija ležaja. Dobavljač koji upravlja vlastitim linijama za kovanje, tokarenje, toplinsku obradu i brušenje može održavati toleranciju i ocjenu nosivosti mnogo dosljednijom od trgovačke tvrtke koja samo prepakira ležajeve iz mješovitih izvora. Ningbo Zhenhai Hualei Bearing Co., Ltd. Ningbo Zhenhai Hualei Bearing Co., Ltd. proizvodi kuglične ležajeve s dubokim utorima u serijama 60, 62 i 63, zajedno s otvorenim, ZZ i 2RS varijantama brtvljenja, veličine od malih ležajeva s provrtom za instrumente do srednjih industrijskih ležajeva s provrtom. Tvrtka je praktična opcija za kupce koji trebaju pouzdane veličine ležajeva, stabilnu količinu opskrbe i podršku za usklađivanje kugličnog ležaja s postojećim crtežom ili zamjenu zastarjelog broja dijela. 60/62/63 Pokrivenost serije kroz standardne metričke veličine ležajeva Otvoreno / ZZ / 2RS Mogućnosti brtvljenja dostupne u većini brojeva dijelova GCr15 Kromirani čelik koji se koristi za prstenove i kuglice OEM podrška Pomoć pri povezivanju brojeva dijelova s postojećim crtežima Često postavljana pitanja Česta pitanja o kugličnim ležajevima s dubokim utorima Čemu služi kuglični ležaj s dubokim žljebovima u svakodnevnoj opremi Podupire rotirajuću osovinu protiv radijalnog opterećenja i umjerenog bočnog potiska u isto vrijeme, zbog čega se pojavljuje u motorima, pumpama, ventilatorima i bubnjevima uređaja, a ne u opremi izgrađenoj samo za čisti potisak ili ekstremno veliko radijalno opterećenje. Za što se koriste kuglični ležajevi s dubokim utorima u usporedbi s valjkastim ležajevima Kuglični ležajevi s dubokim utorima favoriziraju brzinu i nisko trenje, dok valjkasti ležajevi favoriziraju veći radijalni kapacitet pri nižim brzinama. Većina općih strojeva koristi kuglične ležajeve s dubokim utorima osim ako je opterećenje neuobičajeno veliko za dostupnu veličinu osovine. Kako mogu očitati veličine ležaja iz broja dijela Zadnje dvije znamenke većine standardnih brojeva dijelova daju provrt u milimetrima kada se pomnože s pet, a serijske znamenke ispred označavaju obitelj vanjskih promjera i širina, a oba su navedena na tablici standardnih veličina ležaja. Može li jednoredni kuglični ležaj s dubokim utorima zamijeniti dvoredni ležaj Samo ako je radijalno opterećenje unutar vrijednosti jednog reda. Jednoredni kuglični ležaj s dubokim utorima ima manji radijalni kapacitet od dvoredne jedinice u istom vanjskom promjeru, tako da izračun opterećenja treba uvijek ponovno provjeriti prije zamjene. Koja je razlika između kugličnog ležaja i kugličnog ležaja Kuglica ležaja je pojedinačna čelična kugla koja se prodaje odvojeno za popravak ili podmazivanje. Kuglični ležaj je kompletan sklop, prstenovi, kuglice i kavez zajedno, spreman za montažu na osovinu. Koliko dugo traje kuglični ležaj s dubokim utorima Vijek trajanja ovisi o opterećenju, brzini, podmazivanju i poravnanju, ali ispravno odabran i pravilno montiran kuglični ležaj s dubokim žljebovima u normalnim industrijskim uvjetima obično radi nekoliko godina prije nego što klizna staza pokaže zamor. Sažetak Kratka verzija Kuglični ležaj s dubokim utorima svakodnevni je radni konj rotirajućih strojeva. Njegov duboki utor na stazi za klizanje omogućuje jednom kompaktnom, pristupačnom dijelu da nosi radijalno opterećenje, aksijalno opterećenje u oba smjera i veliku brzinu rotacije u isto vrijeme, zbog čega se pojavljuje u više dizajna od bilo kojeg drugog tipa ležaja. Bilo da čitate tablicu veličine kugličnog ležaja kako biste ga uskladili sa zamjenskim dijelom, uspoređujete jednoredne i dvoredne opcije ili tražite masovnu proizvodnju od proizvođača kao što je Ningbo Zhenhai Hualei Bearing Co., Ltd., isti temeljni princip vrijedi, dubina utora je značajka, a sve ostalo o ležaju slijedi iz toga. .dgbb-wrap { --dgbb-primary: #1c50a2; --dgbb-primary-dark: #0f2f61; --dgbb-primary-mid: #2c6bc7; --dgbb-primary-tint: #eaf1fb; --dgbb-primary-tint2: #d3e2f7; --dgbb-steel: #6b7686; --dgbb-steel-light: #cfd6e0; --dgbb-accent: #e8862f; --dgbb-ink: #17202b; --dgbb-ink-soft: #45505f; --dgbb-line: #d8e0ec; --dgbb-white: #ffffff; font-family: 'Inter', -apple-system, BlinkMacSystemFont, sans-serif; color: var(--dgbb-ink); line-height: 1.7; width: 100%; box-sizing: border-box; } .dgbb-wrap * { box-sizing: border-box; } .dgbb-wrap h1, .dgbb-wrap h2, .dgbb-wrap h3 { font-family: 'Space Grotesk', 'Inter', sans-serif; color: var(--dgbb-primary-dark); line-height: 1.25; margin: 0 0 16px 0; } .dgbb-wrap p { margin: 0 0 16px 0; color: var(--dgbb-ink-soft); font-size: 16.5px; } .dgbb-wrap a { color: var(--dgbb-primary); } .dgbb-mono { font-family: 'JetBrains Mono', monospace; } /* ---------- Hero ---------- */ .dgbb-hero { background: linear-gradient(135deg, var(--dgbb-primary-dark) 0%, var(--dgbb-primary) 62%, var(--dgbb-primary-mid) 100%); border-radius: 22px; padding: 56px 48px; position: relative; overflow: hidden; color: #fff; } .dgbb-hero::before { content: ""; position: absolute; inset: 0; background-image: linear-gradient(rgba(255,255,255,0.06) 1px, transparent 1px), linear-gradient(90deg, rgba(255,255,255,0.06) 1px, transparent 1px); background-size: 34px 34px; opacity: 0.5; pointer-events: none; } .dgbb-hero-inner { position: relative; display: flex; gap: 48px; align-items: center; flex-wrap: wrap; } .dgbb-hero-text { flex: 1 1 420px; min-width: 300px; } .dgbb-eyebrow { display: inline-flex; align-items: center; gap: 8px; background: rgba(255,255,255,0.14); border: 1px solid rgba(255,255,255,0.3); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.06em; text-transform: uppercase; padding: 6px 14px; border-radius: 999px; margin-bottom: 18px; } .dgbb-wrap .dgbb-hero h1 { color: #fff; font-size: 40px; font-weight: 700; margin-bottom: 18px; letter-spacing: -0.01em; } .dgbb-hero p.dgbb-lead { color: rgba(255,255,255,0.92); font-size: 18px; max-width: 640px; margin-bottom: 0; } .dgbb-hero-diagram { flex: 1 1 320px; min-width: 280px; display: flex; justify-content: center; } /* ---------- Body sections ---------- */ .dgbb-section { padding: 52px 4px; border-bottom: 1px solid var(--dgbb-line); } .dgbb-section:last-of-type { border-bottom: none; } .dgbb-kicker { font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.08em; text-transform: uppercase; color: var(--dgbb-primary); font-weight: 600; margin-bottom: 10px; } .dgbb-section h2 { font-size: 28px; font-weight: 700; } .dgbb-section h3 { font-size: 19px; font-weight: 600; margin-top: 28px; } .dgbb-answer-box { background: var(--dgbb-primary-tint); border-left: 4px solid var(--dgbb-primary); border-radius: 10px; padding: 22px 26px; margin: 20px 0 28px 0; } .dgbb-answer-box p { color: var(--dgbb-ink); font-size: 17px; margin-bottom: 0; } .dgbb-answer-box strong { color: var(--dgbb-primary-dark); } /* ---------- Two column grid ---------- */ .dgbb-grid-2 { display: grid; grid-template-columns: 1fr 1fr; gap: 24px; margin: 24px 0; } @media (max-width: 720px) { .dgbb-grid-2 { grid-template-columns: 1fr; } } .dgbb-card { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 14px; padding: 22px 24px; } .dgbb-card h3 { margin-top: 0; color: var(--dgbb-primary-dark); font-size: 17px; } .dgbb-card p { margin-bottom: 0; font-size: 15.5px; } /* ---------- Component list ---------- */ .dgbb-component-list { list-style: none; margin: 0; padding: 0; display: grid; gap: 12px; } .dgbb-component-list li { display: flex; gap: 16px; align-items: flex-start; background: #fff; border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 16px 18px; } .dgbb-component-num { flex: 0 0 auto; width: 32px; height: 32px; border-radius: 8px; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 13px; font-weight: 600; display: flex; align-items: center; justify-content: center; } .dgbb-component-list b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 3px; } .dgbb-component-list span { color: var(--dgbb-ink-soft); font-size: 15px; } /* ---------- Tables ---------- */ .dgbb-table-scroll { overflow-x: auto; margin: 22px 0; border-radius: 12px; border: 1px solid var(--dgbb-line); } table.dgbb-table { border-collapse: collapse; width: 100%; font-size: 15px; background: #fff; } table.dgbb-table tr.dgbb-thd td, table.dgbb-table tr.dgbb-thd th { background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 12.5px; letter-spacing: 0.03em; text-transform: uppercase; text-align: left; padding: 13px 16px; white-space: nowrap; } table.dgbb-table td, table.dgbb-table th { padding: 12px 16px; text-align: left; border-bottom: 1px solid var(--dgbb-line); color: var(--dgbb-ink-soft); } table.dgbb-table tr:last-child td { border-bottom: none; } table.dgbb-table tr:nth-child(even):not(.dgbb-thd) { background: #f8fafd; } table.dgbb-table td.dgbb-num { font-family: 'JetBrains Mono', monospace; color: var(--dgbb-primary-dark); font-weight: 600; } /* ---------- Chart blocks ---------- */ .dgbb-chart-block { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 16px; padding: 28px 30px 20px 30px; margin: 24px 0; } .dgbb-chart-title { font-family: 'Space Grotesk', sans-serif; font-weight: 600; font-size: 16px; color: var(--dgbb-primary-dark); margin-bottom: 4px; } .dgbb-chart-sub { font-size: 13.5px; color: var(--dgbb-steel); margin-bottom: 18px; } /* ---------- Ordered steps ---------- */ .dgbb-steps { counter-reset: dgbb-step; list-style: none; margin: 0; padding: 0; } .dgbb-steps li { counter-increment: dgbb-step; position: relative; padding: 4px 0 24px 46px; border-left: 2px solid var(--dgbb-primary-tint2); margin-left: 15px; } .dgbb-steps li:last-child { border-left-color: transparent; padding-bottom: 4px; } .dgbb-steps li::before { content: counter(dgbb-step); position: absolute; left: -17px; top: 0; width: 32px; height: 32px; border-radius: 50%; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 13px; display: flex; align-items: center; justify-content: center; } .dgbb-steps b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 4px; font-size: 16px; } .dgbb-steps p { margin-bottom: 0; } /* ---------- Tags / pills ---------- */ .dgbb-pill-row { display: flex; flex-wrap: wrap; gap: 10px; margin: 18px 0; } .dgbb-pill { background: var(--dgbb-primary-tint); color: var(--dgbb-primary-dark); border: 1px solid var(--dgbb-primary-tint2); padding: 7px 14px; border-radius: 999px; font-size: 13.5px; font-weight: 600; } /* ---------- FAQ ---------- */ .dgbb-faq-item { border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 20px 22px; margin-bottom: 14px; background: #fff; } .dgbb-faq-item h3 { margin: 0 0 8px 0; font-size: 16.5px; color: var(--dgbb-primary-dark); } .dgbb-faq-item p { margin-bottom: 0; font-size: 15px; } /* ---------- Callout / company panel ---------- */ .dgbb-company-panel { background: linear-gradient(120deg, var(--dgbb-primary-dark), var(--dgbb-primary)); border-radius: 20px; padding: 40px 42px; color: #fff; position: relative; overflow: hidden; } .dgbb-company-panel::after { content: ""; position: absolute; right: -60px; top: -60px; width: 220px; height: 220px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel::before { content: ""; position: absolute; right: -10px; top: -10px; width: 140px; height: 140px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel h2 { color: #fff; } .dgbb-company-panel p { color: rgba(255,255,255,0.9); } .dgbb-company-grid { display: grid; grid-template-columns: repeat(4, 1fr); gap: 18px; margin-top: 26px; position: relative; } @media (max-width: 780px) { .dgbb-company-grid { grid-template-columns: repeat(2, 1fr); } } .dgbb-company-stat { background: rgba(255,255,255,0.1); border: 1px solid rgba(255,255,255,0.22); border-radius: 12px; padding: 16px 18px; } .dgbb-company-stat b { display: block; font-family: 'Space Grotesk', sans-serif; font-size: 24px; margin-bottom: 4px; } .dgbb-company-stat span { font-size: 13px; color: rgba(255,255,255,0.85); } /* ---------- Divider label ---------- */ .dgbb-note { font-size: 13.5px; color: var(--dgbb-steel); border-top: 1px dashed var(--dgbb-line); padding-top: 12px; margin-top: 18px; } .dgbb-wrap ul.dgbb-plain { margin: 0 0 16px 0; padding-left: 20px; color: var(--dgbb-ink-soft); } .dgbb-wrap ul.dgbb-plain li { margin-bottom: 8px; font-size: 16px; }

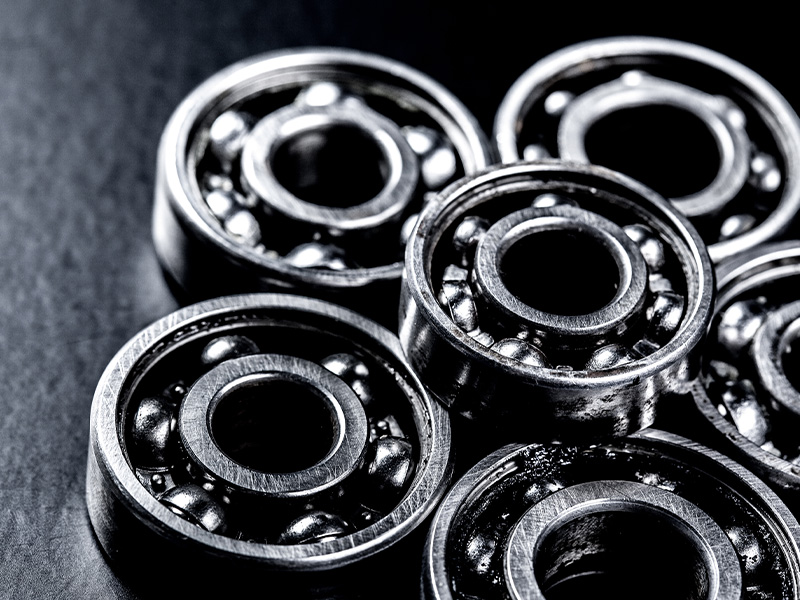

Izravan odgovor Ležajevi male veličine, obično u rasponu od oko 1 milimetra do 30 milimetara u vanjskom promjeru, komponente su koje omogućuju preciznu proizvodnju za držanje uskih rotacijskih tolerancija unutar kompaktnih prostora. Njihov učinak ovisi o četiri čimbenika iznad svih ostalih: točnost geometrije trkaće staze, nagib kugle ili valjka, materijal kaveza i zadržavanje podmazivanja . Uzmite ove četiri kako treba i mali ležaj će nadmašiti svoju veličinu, radeći desetke tisuća sati unutar medicinskih uređaja, robotskih zglobova, optičkih instrumenata i mikromotora. 1 do 30 mm Tipični raspon vanjskog promjera klasificiran kao mali ABEC 7 do 9 Uobičajeni stupnjevi preciznosti koji se koriste u ležajevima klase instrumenata ±0,5 do 2 mikrona Tipična tolerancija zaobljenosti trkaće staze pri visokoj preciznosti 30 000 sati Ostvarivi životni vijek u ispravno određenim primjenama Što se kvalificira kao ležaj male veličine Definiranje klase veličine prije rasprave o inženjerskim izborima U terminologiji proizvodnje, a ležaj malih dimenzija općenito se odnosi na kotrljajuće ležajeve vanjskog promjera ispod 30 milimetara, a u mnogim katalozima klasifikacija se dodatno sužava na ležajeve s provrtom ispod 10 milimetara. Ispod tog praga, inženjeri često koriste izraz minijaturni ležaj, a ispod otprilike 3 milimetra vanjskog promjera, primjenjuje se izraz instrumentalni ležaj ili mikro ležaj. Razlika je važna jer se fizika kotrljajućeg kontakta mijenja u maloj mjeri. Površinski nedostaci koji bi bili nevažni na ležaju od 100 milimetara postaju proporcionalno značajni na ležaju od 5 milimetara. Ogrebotina dubine od 0,3 mikrona je pogreška zaokruživanja na velikom industrijskom ležaju, ali na minijaturnom kanalu ležaja može mjerljivo skratiti vijek trajanja od zamora. Zbog toga je proizvodnja ležajeva male veličine bliža proizvodnji preciznih instrumenata nego teškoj industrijskoj strojnoj obradi. Drugi način razumijevanja klase veličine je kroz omjer između debljine stijenke i opterećenja. Veliki industrijski ležaj ima izdašnu debljinu stjenke prstena u odnosu na opterećenja koja nosi, što čeliku daje prostora za apsorbiranje manjih varijacija proizvodnje bez mjerljivog učinka na točnost rada. Mali ležaj ima relativno tanke prstenove, tako da se svaka varijacija u toplinskoj obradi, pritisku mljevenja ili čistoći sirovog materijala pojavljuje izravno u gotovom dijelu. Inženjeri koji prijeđu s projektiranja s velikim ležajevima na projektiranje s malim ležajevima često moraju ponovno razmisliti o pretpostavkama o prihvatljivoj varijanci, jer tolerancije koje su se prije tretirale kao pozadinska buka postaju primarne varijable dizajna. Ležajevi male veličine također su neobični po tome što je njihova kataloška cijena loš pokazatelj inženjerske vrijednosti. Minijaturni ležaj koji košta nekoliko dolara može biti jedina komponenta koja određuje hoće li cijeli kirurški instrument proći kalibraciju, dok puno veći i skuplji ležaj negdje drugdje u istom uređaju može imati daleko manje zahtjevne zahtjeve tolerancije. Zbog toga se timovima za nabavu u preciznoj proizvodnji savjetuje da male ležajeve prvo specificiraju prema zahtjevu izvedbe, a zatim prema jediničnoj cijeni. Osnovne komponente i njihove inženjerske uloge Svaki dio doprinosi različitom funkcijom ukupnom učinku ležaja 1 Unutarnji i vanjski prstenovi Osigurajte površine trkaćih staza po kojima se kotrljajuća tijela kreću. Okruglost prstena i geometrija žljebova klizne staze izravno postavljaju dostižnu točnost rada gotovog ležaja. 2 kotrljajući elementi Kuglice ili kratki cilindrični valjci koji nose teret između prstenova. Sferičnost i usklađivanje promjera preko cijelog niza kuglica određuju ponašanje vibracija i buke. 3 Kavez ili držač Održava kotrljajuće elemente ravnomjerno raspoređene i sprječava njihov kontakt. Izbor materijala kaveza utječe na maksimalnu brzinu, temperaturnu toleranciju i akustičnu buku. 4 Pečati ili štitovi Zaštitite unutarnji kanal od kontaminacije i zadržite mazivo. Kontaktne brtve povećavaju trenje, ali poboljšavaju brtvljenje; beskontaktni štitnici smanjuju trenje, ali dopuštaju veći prodor. 5 Lubrikant Masni ili uljni film koji odvaja kotrljajuće površine i smanjuje trošenje. U malim ležajevima volumen maziva je malen, tako da njegovo zadržavanje i stabilnost postaju kritični čimbenici dizajna. 6 Uskočni prsten ili prirubnica Koristi se na varijantama s prirubnicom za pojednostavljenje poravnanja kućišta, što je važna značajka kada sam okolni sklop ima vrlo uske tolerancije položaja. Materijali koji se koriste u proizvodnji malih ležajeva Izbor materijala ovisi o nosivosti, otpornosti na koroziju i cijeni Materijal Tipična uporaba Ključno svojstvo Kromirani čelik, klasa 52100 Mali ležajevi opće namjene za industrijske i potrošačke uređaje Visoka tvrdoća i dobar vijek trajanja uz umjerenu cijenu Nehrđajući čelik, klasa 440C Medicinski instrumenti, oprema za preradu hrane, brodski uređaji Otpornost na koroziju u vlažnom okruženju ili okruženju koje se ispire Silicij nitrid keramika Vretena velike brzine, oprema za rukovanje poluvodičima Niska gustoća, velika krutost i nevodljiva kotrljajuća tijela Polimerni ili plastični kompoziti Medicinski uređaji za jednokratnu upotrebu, lagani potrošački proizvodi Niska cijena, otpornost na koroziju, ali smanjena nosivost Prstenovi od legure titana Zrakoplovni aktuatori i sklopovi kritični za težinu Visok omjer čvrstoće i težine s dobrom otpornošću na koroziju Klase tolerancije preciznosti i standardi proizvodnje Kako međunarodni sustavi ocjenjivanja definiraju dostižnu točnost Dva sustava ocjenjivanja dominiraju specifikacijama ležajeva malih dimenzija: ABEC ljestvica koja se široko koristi u Sjevernoj Americi i ISO 492 klase tolerancije koje se koriste međunarodno. Ležajevi oba razreda prema tome koliko se preciznost dimenzija i točnost rada kontroliraju tijekom proizvodnje. Veći brojevi ukazuju na stroža odstupanja, a skok između stupnjeva nije linearan. Prelazak s ABEC 5 na ABEC 7 može značiti smanjenje odstupanja zaobljenosti staze otprilike na pola. Odabir ocjene uvijek bi se trebao pratiti unatrag do određenog proračuna u okolnom sklopu, a ne prema navici. Mjenjač koji samo treba glatko prenositi okretni moment pri umjerenoj brzini rijetko ima koristi od plaćanja tolerancije ABEC 9, budući da će sama mreža zupčanika unijeti više pozicionih pogrešaka nego što to čini ležaj. Nasuprot tome, glava za optičko skeniranje ili žiroskop nemaju gotovo nikakav proračun tolerancije koji bi ležaj mogao potrošiti, tako da bi navođenje bilo čega ispod ABEC 7 jamčilo neuspješan dizajn od samog početka. Usklađivanje stupnja sa stvarnim zahtjevima, umjesto postavljanja na najvišu dostupnu klasu, jedna je od najčešćih odluka o uštedi troškova koje su dostupne inženjeru dizajnu koji radi s malim ležajevima. Također je vrijedno napomenuti da stupanj tolerancije pokriva dimenzijsku točnost i točnost rada, ali ne nužno i unutarnji zazor, površinsku obradu utora za stazu ili buku. Dva ležaja izrađena prema istom stupnju ABEC od različitih proizvođača mogu se ponašati različito pod opterećenjem jer su klasa unutarnjeg zazora, stupanj kuglice i dizajn kaveza navedeni odvojeno. Potpuna specifikacija malog ležaja stoga navodi stupanj tolerancije uz klasu unutarnjeg zazora, obično izraženu kao C2 do C5, i ocjenu kuglice, obično izraženu na G ljestvici gdje niži broj označava okrugliju kuglicu preciznije veličine. ABEC stupanj ISO ekvivalent Tipična primjena ABEC 1 Klasa 0 Opći industrijski strojevi, aplikacije male brzine ABEC 3 6. razred Električni motori, pumpe i oprema za umjerene brzine ABEC 5 razred 5 Robotski zglobovi, precizni mjenjači, mehanizmi kamera ABEC 7 4. razred Kirurški alati, zubarski nasadnici, optičke glave za skeniranje ABEC 9 klasa 2 Žiroskopi, brza vretena, mjeriteljski instrumenti Kako se proizvode ležajevi malih dimenzija Korak po korak pogled na proces iza točnosti mikronske razine Proizvodnja ležaja male veličine prema tolerancijama preciznog stupnja uključuje daleko veću kontrolu procesa nego što bi sugerirala njegova fizička veličina. Slijed u nastavku odražava opći tijek rada koji se koristi kod većine proizvođača preciznih ležajeva, iako se točni koraci razlikuju ovisno o liniji proizvoda i internom sustavu kvalitete. Izbor sirovina. Šipka ili žica odabrana je zbog kemijske čistoće i unutarnje čistoće, budući da inkluzije u čeliku postaju početne točke zamora nakon što je dio pod opterećenjem kontakta kotrljanja. Okretanje i oblikovanje. Prstenovi se tokare blizu konačnog oblika, a kuglice ili valjci se oblikuju od žice ili praznina pomoću preciznih postupaka hladnog nabijanja ili mljevenja. Toplinska obrada. Prstenovi i kotrljajuća tijela su kaljeni, obično u rasponu od oko 58 do 65 na Rockwellovoj C ljestvici, zatim kaljeni kako bi se smanjio unutarnji stres uz zadržavanje tvrdoće. Mljevenje. Površine tračnica, provrti i vanjski promjeri su brušeni do gotovo konačne dimenzije. Ovaj korak utvrđuje većinu zaobljenosti i površinske obrade koji kasnije određuju stupanj tolerancije. Lapping i brušenje. Završni super završni prolaz smanjuje hrapavost površine na trkaćoj stazi do zrcalne završne obrade, što smanjuje trenje i produljuje vijek trajanja. Razvrstavanje loptom ili valjkom. Kotrljajući elementi se mjere i razvrstavaju u grupe promjera unutar frakcija mikrona, tako da svaki element u gotovom ležaju odgovara unutar potrebne tolerancije stupnja. Skupština. Prstenovi, kotrljajući elementi i kavez sastavljaju se u kontroliranom okruženju, često u čistim sobama za više razine preciznosti, kako bi se izbjeglo unošenje kontaminacije česticama. Podmazivanje i brtvljenje. Mast ili ulje se nanosi u odmjerenoj količini, a brtve ili štitnici se utiskuju na svoje mjesto ako to dizajn zahtijeva. Završni pregled. Gotovi ležajevi se provjeravaju na radijalno i aksijalno odstupanje, zvučni potpis, zakretni moment i usklađenost dimenzija prije puštanja u promet. Uobičajene vrste ležajeva male veličine Usklađivanje geometrije ležaja sa smjerom opterećenja i zahtjevima kretanja Kuglični ležajevi s dubokim žljebovima podnose kombinirana radijalna i laka aksijalna opterećenja i zadani su izbor za male motore, ventilatore i općenito rotirajuće osovine. Kuglični ležajevi s kutnim kontaktom dizajnirani su za veća aksijalna opterećenja i obično se spajaju u setove unutar preciznih vretena gdje je važna kontrola prednaprezanja. Minijaturni prirubnički ležajevi dodajte prirubnicu vanjskog prstena koja smješta ležaj izravno u provrt kućišta bez ramena, pojednostavljujući kompaktne sklopove. Ležajevi tankog presjeka zadržite mali poprečni presjek u odnosu na promjer provrta, korisno kada je radijalni prostor ograničen, ali je i dalje potreban veći provrt. Igličasti ležajevi koristite tanke cilindrične valjke kako biste povećali kapacitet opterećenja unutar vrlo ograničene radijalne ovojnice. Kuglični ležajevi za instrumente nalaze se na najmanjem kraju raspona veličina, često ispod 3 milimetra u vanjskom promjeru, i prema zadanim su postavkama izrađeni prema tolerancijama stupnja instrumenta. Primjene u industriji precizne proizvodnje Gdje kompaktna rotacijska točnost postaje zahtjev dizajna Medicinski uređaji Robotika i automatizacija Optika i snimanje Zrakoplovni aktuatori Poluvodička oprema Potrošačka elektronika Mikro motori Stomatološki i kirurški alati U medicinskim uređajima, ležajevi male veličine podržavaju kirurške bušilice, zubarske nasadnike i mehanizme pumpi za infuziju, gdje su istovremeno potrebni i točnost dimenzija i biokompatibilni materijali. U robotici, harmonijski pogonski stupnjevi zupčanika i zglobni moduli oslanjaju se na parove ležaja s kutnim kontaktom kako bi se uklonio zazor, a da pritom ostane kompaktno kućište zgloba. U optici i obradi slike, mali ležajevi pokreću mehanizme fokusa objektiva i zrcala za skeniranje, gdje čak i nekoliko mikrona odstupanja može vidljivo smanjiti oštrinu slike. Oprema za rukovanje poluvodičima koristi keramičke hibridne male ležajeve posebno zato što bi standardni čelični ležajevi unijeli kontaminaciju česticama u proces čiste sobe. Zrakoplovni aktuatori koriste male ležajeve unutar pogonskih mehanizama zakrilaca i letvica, površina za upravljanje letom i kardanskih sklopova kamere postavljenih na bespilotne letjelice i satelite, gdje kombinirani zahtjev za malom težinom, radom u širokom temperaturnom rasponu i dugim radnim vijekom bez nadzora sužava izbor materijala na prstenove od visokokvalitetnog nehrđajućeg čelika ili titanijske legure. Proizvođači potrošačke elektronike koriste minijaturne ležajeve unutar modula autofokusa kamere, vretena pogona tvrdog diska i male ventilatore za hlađenje, aplikacije gdje je pritisak jedinične cijene visok, ali je i dalje potrebna minimalna točnost rada kako bi se izbjegla zvučna buka ili vibracija u ručnom ili stolnom uređaju. Čimbenici troškova i ukupni trošak vlasništva Zašto najniža jedinična cijena rijetko proizvodi najniži ukupni trošak Jedinična cijena za ležaj male veličine ovisi prvenstveno o stupnju tolerancije, materijalu i obujmu proizvodnje. Prijelaz sa standardnog ležaja od kromiranog čelika na ekvivalent od nehrđajućeg ili keramičkog hibrida može znatno povećati jediničnu cijenu, a prelazak sa srednjeg stupnja tolerancije na ležaj za instrumente dodaje daljnje povećanje zbog dodatnih koraka brušenja, sortiranja i pregleda. Međutim, jedinična cijena je samo jedna komponenta ukupnog troška u kontekstu precizne proizvodnje. Veći pokretač troškova često je nizvodno. Ležaj koji je specificiran ispod potrebne razine preciznosti može uzrokovati neuspjeh cijelog podsklopa na konačnoj kalibraciji, stvarajući trošak prerade koji daleko premašuje bilo kakvu uštedu na samom ležaju. U proizvodnji medicinskih uređaja, jedna nesukladnost povezana s ležajem otkrivena kasno u proizvodnji može pokrenuti potpunu istragu kvalitete serije. Iz tog razloga proizvođači preciznih ležajeva općenito gledaju na izbor malih ležajeva prvo kao na odluku o pouzdanosti, a zatim kao na odluku o kupnji, a mnogi održavaju odobrene popise dobavljača posebno kako bi izbjegli varijabilnost između nominalno ekvivalentnih dijelova iz različitih izvora. Ukupni trošak vlasništva također ovisi o servisnom intervalu. Trajno zabrtvljeni minijaturni ležaj s dugotrajnim mazivom može unaprijed koštati više od otvorenog ležaja koji zahtijeva povremeno ponovno podmazivanje, ali ako je sklop nedostupan nakon završne montaže, kao što je uobičajeno kod zapečaćenih medicinskih uređaja ili zapečaćene potrošačke elektronike, zabrtvljeni ležaj je jedina opcija koja izbjegava skupi ciklus rastavljanja kasnije u životnom vijeku proizvoda. Kriteriji odabira za inženjere Praktični kontrolni popis za određivanje pravog malog ležaja Prvo smjer opterećenja. Potvrdite primjenjuje li primjena čisto radijalno opterećenje, kombinirano radijalno i aksijalno opterećenje ili momentno opterećenje, budući da sama ova odluka eliminira većinu neprikladnih geometrija prije nego što se bilo koji drugi faktor uzme u obzir. Faktor odabira Pitanje za odgovor Zašto je važno Ocjena brzine Koliki je najveći radni broj okretaja u minuti Materijal kaveza i vrsta maziva postavljaju tvrdu gornju granicu brzine okoliš Postoji li vlaga, izloženost kemikalijama ili vakuum Određuje vrstu brtve i je li potrebna nehrđajuća ili keramika Precizna ocjena Koliko istrčavanja sklop može tolerirati Postavlja ABEC ili ISO klasu, a time i osnovnu jediničnu cijenu Omotnica prostora Koji provrt, vanjski promjer i širina će fizički odgovarati Male promjene u širini mogu značajno promijeniti nosivost Očekivani život Koliko radnih sati je potrebno prije servisiranja Pokreće izbor maziva i je li ponovno podmazivanje izvedivo Tržišni trendovi i podaci o rastu Pokretači potražnje koji preoblikuju opskrbne lance ležajeva male veličine Potražnja za ležajevima male veličine usko je pratila rast minimalno invazivnih medicinskih uređaja, kolaborativne robotike i kompaktne potrošačke elektronike. Analize industrije koje pokrivaju segment minijaturnih i malih ležajeva dosljedno su ukazivale na složenu godišnju stopu rasta u srednjim jednoznamenkastim znamenkama tijekom tekućeg desetljeća, s krajnjim tržištima medicine i robotike koji rastu brže od prosjeka segmenta jer oba polja nastavljaju smanjivati ​​otiske uređaja dok istodobno podižu zahtjeve za performansama. Drugi trend je postupni pomak prema keramičkoj hibridnoj konstrukciji u malim ležajevima za opremu za proizvodnju poluvodiča i elektronike, vođen potrebom za uklanjanjem stvaranja metalnih čestica i smanjenjem električne vodljivosti kroz ležaj. Treći trend je povećana upotreba prethodno premazanih sustava podmazivanja koji ne zahtijevaju održavanje, budući da su mnogi mali ležajevi trajno zabrtvljeni i ne mogu se ponovno podmazati nakon postavljanja. Regionalni obrasci ponude također se mijenjaju. Značajan udio globalne proizvodnje ležajeva malih dimenzija i dalje je koncentriran među malim brojem etabliranih proizvođača u Japanu, Njemačkoj, Švicarskoj i Sjedinjenim Državama, posebno u najvišim stupnjevima preciznosti gdje kontrola procesa i infrastruktura inspekcije predstavljaju značajnu prepreku ulasku. U isto vrijeme, proizvođači u drugim regijama su proširili kapacitete za male ležajeve srednje tolerancije namijenjene potrošačkoj elektronici i općoj industrijskoj automatizaciji, gdje je konkurentnost troškova važnija od točnosti stupnja instrumenta. Kupci koji nabavljaju male ležajeve za medicinske ili svemirske primjene obično nastavljaju navoditi utvrđene precizne proizvođače bez obzira na razliku u jediničnom trošku, jer kvalifikacija dobavljača i zahtjevi za sljedivost u tim industrijama ograničavaju skup prihvatljivih izvora. Često postavljana tehnička pitanja Kratki odgovori na pitanja koja dizajnerski timovi najčešće postavljaju Pitanje Kratak odgovor Može li se ležaj male veličine ponovno podmazati nakon ugradnje Otvoreni i zaštićeni tipovi općenito mogu biti. Potpuno zabrtvljeni minijaturni ležajevi obično ne mogu bez rastavljanja, pa se tretiraju kao doživotno zabrtvljene komponente. Znači li viša ocjena ABEC ili ISO uvijek dulji vijek trajanja Ne izravno. Precizni stupanj kontrolira točnost rada, dok se vijek trajanja više kontrolira opterećenjem, brzinom, podmazivanjem i čistoćom materijala. Jesu li keramički hibridni mali ležajevi izravna zamjena za čelične ležajeve U mnogim slučajevima da, ali valjanost kućišta, prednaprezanje i kompatibilnost maziva treba ponovno provjeriti prije zamjene jer se keramičke kuglice ponašaju drugačije pod opterećenjem. Što uzrokuje preuranjeni kvar najčešće kod malih ležajeva Ulaz onečišćenja i nepravilna sila ugradnje dva su najčešća temeljna uzroka prijavljenih u preciznim analizama grešaka u proizvodnji. Razmatranja održavanja i životnog vijeka Praktični čimbenici koji određuju koliko dugo mali ležaj stvarno traje Kontrola kontaminacije važnije u maloj mjeri, budući da čestica koja bi bila zanemariva u velikom ležaju može biti usporediva po veličini s debljinom sloja klizne staze u minijaturnom ležaju. Lubrikant migration može se pojaviti tijekom vremena u zabrtvljenim minijaturnim ležajevima, tako da su formulacije masti s niskim stopama ispuštanja poželjne za dugotrajne primjene. Rukovanje tijekom instalacije treba izbjegavati primjenu sile kroz kotrljajuće elemente, budući da mali prstenovi ležaja mogu biti trajno oštećeni neravnim presovanjem. Neusklađenost toplinske ekspanzije između ležaja i njegovog kućišta treba provjeriti kada sklop radi u širokom temperaturnom rasponu, jer spojevi koji su ispravni na sobnoj temperaturi mogu postati pretijesni ili prelabavi na radnoj temperaturi. Praćenje vibracija u sklopovima veće vrijednosti može otkriti rani zamor trkaće staze prije nego što se kvar proširi na okolne komponente. Ključni zahvati Ležajevi male veličine nisu jednostavno smanjene verzije velikih industrijskih ležajeva. Njihov dizajn, odabir materijala i kontrola tolerancije slijede logiku proizvodnje preciznih instrumenata, gdje je preciznost na mikronskoj razini osnovno očekivanje, a ne nadogradnja. Definicija veličine: vanjski promjeri općenito ispod 30 milimetara, s instrumentalnim ležajevima ispod 3 milimetra. Pokretači performansi: geometrija trkaće staze, stupanj kotrljajućeg elementa, materijal kaveza i zadržavanje podmazivanja kontroliraju performanse u stvarnom svijetu više nego bilo koji pojedinačni broj specifikacije. Materijal choice: kromirani čelik za opću upotrebu, nehrđajući čelik za korozivna okruženja i keramički hibrid za procese visoke brzine ili onečišćenja. Razina tolerancije: Klase ABEC i ISO trebale bi se uskladiti sa stvarnim proračunom odstupanja sklopa, a ne odabrati prema zadanim postavkama na najvišoj dostupnoj ocjeni. Izgledi rasta: medicinski uređaji, robotika i poluvodička oprema nastavljaju poticati potražnju za preciznijim rješenjima ležajeva manjeg otiska. Sveobuhvatna lekcija za inženjere i kupce je da ležaj male veličine treba specificirati s istom strogošću primijenjenom na bilo koju drugu komponentu preciznog instrumenta. Tretiranje kao robne stavke odabrane iz kataloga samo prema veličini provrta najčešći je izvor problema s pouzdanošću nizvodno u kompaktnim preciznim sklopovima. Tretirati ga kao dizajniranu komponentu, s stupnjem tolerancije, materijalom i podmazivanjem koji su namjerno odabrani u odnosu na stvarne radne zahtjeve, ono je što omogućuje dijelu manjem od novčića da pouzdano odredi izvedbu čitavog precizno proizvedenog proizvoda. .ssb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; margin: 0 auto; padding: 0 20px 60px 20px; } .ssb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .ssb-article .ssb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .ssb-article .ssb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .ssb-article .ssb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .ssb-article .ssb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .ssb-article .ssb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .ssb-article .ssb-conclusion strong { color: #ffe9c9; font-weight: 800; } .ssb-article .ssb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .ssb-article .ssb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .ssb-article .ssb-stat-card .ssb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .ssb-article .ssb-stat-card .ssb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .ssb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .ssb-article .ssb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .ssb-article .ssb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .ssb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .ssb-article p:last-child { margin-bottom: 0; } .ssb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .ssb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .ssb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .ssb-article table tr:last-child td { border-bottom: none; } .ssb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .ssb-article .ssb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .ssb-article .ssb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .ssb-article .ssb-component-card .ssb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .ssb-article .ssb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .ssb-article .ssb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .ssb-article ul.ssb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .ssb-article ul.ssb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .ssb-article ul.ssb-list li:last-child { border-bottom: none; } .ssb-article ul.ssb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .ssb-article ul.ssb-list li strong { color: var(--primary-dark); } .ssb-article .ssb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .ssb-article .ssb-callout strong { color: var(--primary-dark); } .ssb-article .ssb-industry-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .ssb-article .ssb-industry-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .ssb-article .ssb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .ssb-article .ssb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .ssb-article .ssb-summary p { color: rgba(255,255,255,0.9); } .ssb-article .ssb-summary ul.ssb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .ssb-article .ssb-summary ul.ssb-list li::before { background: var(--copper); } .ssb-article .ssb-summary ul.ssb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .ssb-article h1 { font-size: 26px; } .ssb-article .ssb-hero { padding: 24px 18px; } .ssb-article .ssb-conclusion { font-size: 16px; } .ssb-article table td { font-size: 13.5px; padding: 9px 10px; } }

Izravan odgovor: prirubnice rješavaju aksijalno pozicioniranje i pojednostavljuju montažu bez dodatnog hardvera A prirubnički ležaj je standardni kuglični ili valjkasti ležaj s integriranim prstenom (prirubnicom) koji se proteže od vanjskog prstena. Primarna zadaća prirubnice je aksijalno lociranje ležaja unutar provrta kućišta , sprječavajući njegovo klizanje kroz ili pomicanje duž osovine tijekom rada — problem koji standardni ležajevi bez prirubnice inače moraju riješiti upotrebom pričvrsnih prstenova, ramenih stepenica strojno ugrađenih u kućište ili odstojnika i sigurnosnih matica. U praktičnom smislu, to znači da ležajevi s prirubnicom smanjuju broj komponenti potrebnih u sklopu, pojednostavljuju zahtjeve strojne obrade za kućište i čine poravnanje ponovljivijim u proizvodnim serijama. U aplikacijama kao što su transportni valjci, mehanizmi pisača i mala kućišta motora, prebacivanje sa standardnog ležaja plus sklop za držanje na ležaj s jednom prirubnicom može smanjite broj dijelova u tom dijelu sklopa za 2-4 komponente . Ostatak ovog članka razlaže točno koje probleme rješava projektiranje prirubnice, gdje ne zadovoljava i kako se odlučiti između prirubničkih i standardnih ležajeva za određenu primjenu. Problem 1: Aksijalno pozicioniranje bez dodatnog hardvera Najizravniji problem koji dizajn prirubnice rješava je držanje ležaja u fiksnom aksijalnom položaju u odnosu na kućište, bez oslanjanja na zasebne komponente za zadržavanje. Kako standardni ležajevi rješavaju ovaj problem Sa standardnim (bez prirubnice) ležajem, vanjski prsten je običan cilindar, što znači da ga ništa ne sprječava da klizi duž osi provrta pod vibracijskim ili potisnim opterećenjem. Dizajneri to obično rješavaju strojno obrađenim ramenom u kućištu s jedne strane i pričvrsnim prstenom, uskočnim prstenom ili završnom kapom s druge strane. Svako od ovih rješenja zahtijeva dodatnu preciznost obrade i korake montaže. Kako prirubnica to izravno rješava Obujmica ležaja s prirubnicom u ravnini je s prednjom stranom provrta kućišta, djelujući kao vlastiti graničnik. To znači da je kućištu potreban samo ravan provrt bez ramena, a ne stepenasti — znatno jednostavniju i jeftiniju operaciju strojne obrade , posebno u kućištima s tankim stijenkama kao što su nosači od lima ili plastične komponente brizgane ubrizgavanjem, gdje je obrada preciznog unutarnjeg ruba teška ili nemoguća. Problem 2: Ugradnja u tanke ili mekane materijale kućišta Standardni ležajevi ovise o određenoj debljini stjenke kućišta i krutosti materijala kako bi održali sigurno utiskivanje. Prirubnice se odnose na slučajeve u kojima se ova pretpostavka razbija. Zašto su tanka kućišta problematična za standardne ležajeve U primjenama u kojima se koriste kućišta od tankog lima, plastike ili aluminija — što je uobičajeno u potrošačkoj elektronici, malim kućanskim aparatima i lakim strojevima — standardni ležaj se u potpunosti oslanja na interferentni spoj između vanjskog prstena i provrta. Ako je stijenka kućišta pretanka ili materijal premekan, ovaj spoj može popustiti s vremenom zbog vibracija, termičkih ciklusa ili ponovljenih ciklusa opterećenja, dopuštajući ležaju da se probije iz svoje pozicije. Kako prirubnica kompenzira Budući da prirubnica naliježe izravno na prednju stranu kućišta (koja se često učvršćuje montažnim vijcima kroz rupe na prirubnici, u slučaju kućišta s prirubnicom), ne oslanja se samo na smetnju da ostane na mjestu. Zbog toga su prirubnički ležajevi posebno prikladni plastična kućišta i nosači od žigosanog lima , gdje bi standardni ležaj za prešanje mogao olabaviti unutar relativno kratkog životnog vijeka. Problem 3: Pojednostavljenje sklapanja i smanjenje broja dijelova Osim mehaničke funkcije, dizajn prirubnice ima izravan utjecaj na učinkovitost proizvodnje i rad na montaži. Manje komponenti za izvor i zalihu Standardni sklop ležaja koji zahtijeva aksijalno zadržavanje možda će trebati pričvrsni prsten, odgovarajući utor strojno urezan u osovinu ili provrt, i eventualno razmaknicu — od kojih je svaki zaseban broj dijela za nabavu, pregled i skladištenje. Prirubnički ležaj objedinjuje to u jednu komponentu, koja smanjuje složenost popisa materijala i smanjuje rizik od grešaka u sklapanju zbog nedostatka ili neusklađenog hardvera. Brži protok montažne trake U proizvodnji velike količine, svaki dodatni korak pričvršćivanja dodaje vrijeme ciklusa. Zamjena ugradnje sigurnosnog prstena u više koraka s jednim umetanjem (ili umetanjem plus nekoliko vijaka) može smanjiti mjerljivo vrijeme svakog ciklusa sastavljanja — razlika koja se značajno povećava tijekom proizvodnih serija u desecima ili stotinama tisuća jedinica. Problem 4: Održavanje poravnanja u sustavima s više ležajeva Sustavi s višestrukim ležajevima koji podupiru jednu osovinu — uobičajeni u sustavima transportera, valjcima pisača i sklopovima linearnog gibanja — suočavaju se s posebnim izazovom poravnanja koji dizajn prirubnice pomaže riješiti. Problem poravnanja u potpori s više točaka Kada je osovina poduprta u dvije ili više točaka, čak i mala odstupanja u aksijalnom položaju na svakom mjestu ležaja mogu dovesti do neusklađenosti, što dovodi do neravnomjerne raspodjele opterećenja i preranog trošenja. Standardni ležajevi u potpunosti ovise o točnosti obrade kućišta kako bi se održao dosljedan aksijalni položaj na više točaka ugradnje. Kako prirubnice poboljšavaju ponovljivost Budući da površina prirubnice pruža dosljednu, samolocirajuću referentnu površinu, prirubnički ležajevi poboljšati ponovljivost položaja na više točaka ugradnje bez potrebe da svaki provrt kućišta bude strojno obrađen na istu usku toleranciju koja bi bila potrebna za konstrukciju s ramenima. Ovo je glavni razlog zašto su jedinice s prirubnicama uobičajene u modularnim transportnim sustavima, gdje su identične ležajne jedinice instalirane na mnogim stanicama duž linije. Gdje dizajn prirubnice ne pomaže (a može čak biti i nedostatak) Ležajevi s prirubnicom nisu univerzalna nadogradnja u odnosu na standardne ležajeve. Razumijevanje njihovih ograničenja jednako je važno kao i razumijevanje njihovih prednosti. Povećani radijalni otisak Sama prirubnica dodaje materijal izvan promjera vanjskog prstena, što znači da prirubnički ležaj zauzima više radijalnog prostora od ekvivalentnog standardnog ležaja. U primjenama gdje je prostor tijesno ograničen - minijaturni uređaji, kompaktni zupčanici ili ugniježđeni sklopovi - ovo je dodalo trag mogu u potpunosti isključiti dizajne s prirubnicom , čak i tamo gdje bi prednost aksijalnog pozicioniranja inače bila korisna. Smanjena nosivost na spoju prirubnice Ovisno o debljini prirubnice i materijalu, sama prirubnica ima manju toleranciju opterećenja od glavne nosive strukture. U primjenama s velikim potisnim opterećenjem, oslanjanje samo na prirubnicu da apsorbira ponovljena teška aksijalna opterećenja može dovesti do deformacije prirubnice ili pucanja tijekom vremena — što znači da su prirubnički ležajevi najprikladniji za pozicioniranje i zadržavanje laganog do umjerenog potiska, a ne kao zamjena za namjenski potisni ležaj u scenarijima velikog opterećenja. Viši jedinični trošak Ležajevi s prirubnicom obično koštaju 10–25% više od ekvivalentnog standardnog ležaja iste veličine i stupnja, zbog dodatnog materijala i strojne obrade koji su uključeni u oblikovanje prirubnice. Za primjene u kojima se aksijalno zadržavanje može postići jeftino kroz dizajn kućišta (kao što su kućišta od tlačno lijevanog metala gdje je rame lako ugraditi), standardni ležaj uparen s jednostavnom značajkom zadržavanja može biti ekonomičniji izbor. Ležajevi s prirubnicom u odnosu na standardne: usporedna usporedba Tablica u nastavku sažima temeljne ustupke o kojima je bilo riječi kako bi se razjasnilo koja opcija bolje odgovara danom scenariju dizajna. Usporedba prirubničkih i standardnih ležajeva kroz ključne čimbenike dizajna Faktor Ležaj s prirubnicom Standardni ležaj Aksijalno pozicioniranje Samostalno lociranje preko površine prirubnice Zahtijeva rame, pričvrsni prsten ili odstojnik Složenost obrade kućišta Donji (ravni otvor) Viši (često je potreban provrt s ramenom) Prikladnost za tanka/mekana kućišta Snažno pristajanje Slabiji, oslanja se samo na smetnje Potreban radijalni prostor Veći (prirubnica dodaje promjer) Manji, kompaktniji Kapacitet velikog potisnog opterećenja Umjereno (prirubnica ima ograničenja) Ovisi o izvedbi uparenog potisnog ležaja Jedinični trošak 10–25% više Osnovna linija Uobičajene vrste prirubnica i za što su dizajnirane Nisu svi ležajevi s prirubnicom isti — različite konfiguracije prirubnice rješavaju malo drugačije probleme ugradnje. Puna prirubnica Puna prirubnica proteže se u cijelosti oko opsega ležaja, pružajući maksimalnu aksijalnu površinu za zadržavanje. Ova vrsta je uobičajena u primjenama s kontinuiranim vibracijama, kao što su kotači skejtborda i mali pokretni valjci, gdje je dosljedan, sveobuhvatni kontakt s površinom kućišta koristan. Prirubnica s prorezima (slomljena). Prirubnica s prorezima ima male otvore ili zareze urezane u prsten prirubnice, često kako bi se omogućilo lijepljenje ljepila ili dodatne mase za zadržavanje kroz prirubnicu u kućište. Ova se varijanta koristi kada se samo mehaničko pristajanje ne smatra potpuno pouzdanim, kao što je slučaj kod neke industrijske opreme s visokim vibracijama. Kućište s prirubnicom Umjesto prirubnice na samom ležaju, neki dizajni koriste odvojeni jastuk s prirubnicom ili jedinicu prirubnice u kojoj se nalazi standardni umetak ležaja. Oni obično uključuju montažne rupe za izravno pričvršćivanje na okvir ili zid, rješavajući drugačiji problem: potpuno eliminirajući potrebu za strojno obrađenim provrtom , što je uobičajeno u poljoprivrednoj opremi i opremi za rukovanje materijalima gdje je površinska montaža praktičnija od montaže u provrt. Okvir za odlučivanje: Kada odabrati prirubnicu umjesto standardne Objedinjujući gore navedene čimbenike, sljedeći okvir pomaže odrediti koja vrsta ležaja bolje odgovara određenom scenariju dizajna. Odaberite prirubničke ležajeve kada : kućište je tankih stijenki, plastično ili teško obradivo s ramenom; kada aksijalno pozicioniranje treba biti ponovljivo na više točaka ugradnje; ili kada je smanjenje broja dijelova i vremena sastavljanja prioritet Odaberite standardne ležajeve kada : radijalni prostor je čvrsto ograničen; kućište se može lako i precizno obraditi s ramenom; ili primjena uključuje teška, trajna potisna opterećenja s kojima se bolje nosi namjenski sklop potisnog ležaja Razmotrite kućište s prirubnicom kada je površinska montaža na okvir ili zid praktičnija od montaže unutar rupe, kao što je poljoprivredna ili pokretna oprema Konačni sažetak Dizajn prirubnice rješava specifičan i dobro definiran skup problema: aksijalno pozicioniranje bez dodatnog hardvera, pouzdana montaža u tankim ili mekim materijalima kućišta, smanjeni broj dijelova i složenost montaže te poboljšana ponovljivost poravnanja u sustavima s više ležajeva. Ove prednosti dolaze po cijenu većeg radijalnog otiska, donekle ograničenog kapaciteta teškog potiska i skromne premije cijene. Praktični zaključak za inženjere i kupce je sljedeći prirubnički ležajs are a targeted solution, not a universal upgrade . Oni su pravi izbor kada ograničenja kućišta ili učinkovitost montaže čine samolocirajuću aksijalnu retenciju vrijednom, a pogrešan izbor kada su kompaktna radijalna veličina ili veliki kapacitet potisnog opterećenja glavni pokretač dizajna. Procjena specifičnog okruženja za montažu i profila opterećenja — umjesto zadanog odabira bilo koje vrste ležaja iz navike — ostaje najpouzdaniji način da se napravi točan odabir za određenu primjenu.

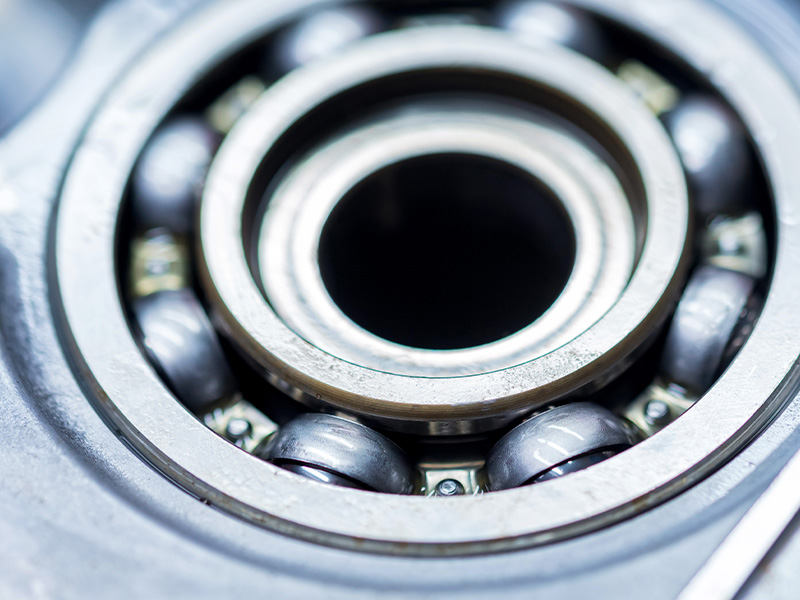

Izravan odgovor: uskladite klasu preciznosti s potrebama rotacijske točnosti, a ne s najvišom dostupnom ocjenom Za većinu aplikacija opće namjene — male motore, ventilatore, igračke i osnovne instrumente — ABEC 1 / ISO normalna klasa minijaturni ležajevi su dovoljni i predstavljaju najisplativiji izbor. Za primjene koje zahtijevaju veću točnost rotacije i manje vibracije, kao što su precizni instrumenti, medicinski uređaji ili optička oprema, ABEC 5 / ISO P5 klasa je uobičajeni srednji standard. Samo aplikacije s ekstremnim zahtjevima za preciznošću - žiroskopi, zubarske bušilice velike brzine, zrakoplovni aktuatori ili oprema za precizno mjerenje - opravdavaju premiju troškova ABEC 7 ili ABEC 9 / ISO P4 ili P2 klasa ležajevi, koji mogu koštati 3-8 puta više od standardnih ekvivalenata za marginalno, iako ponekad kritično, poboljšanje točnosti. Osnovna pogreška koju mnogi inženjeri nabave čine je pretjerano specificiranje klase preciznosti "kako bi bilo sigurno", što napuhuje troškove nabave bez poboljšanja performansi proizvoda. Odjeljci u nastavku objašnjavaju što točno mjeri klasa preciznosti, kako se uspoređuju glavni sustavi klasifikacije i kako uskladiti odabir klase sa stvarnim zahtjevima primjene koristeći konkretne podatke o toleranciji. Što klasa preciznosti zapravo mjeri Klasa preciznosti nije jedan broj već skup standardiziranih granica tolerancije koje pokrivaju nekoliko različitih dimenzijskih i rotacijskih karakteristika. Razumijevanje onoga što se zapravo mjeri prvi je korak za pravljenje informiranog odabira. Tolerancije dimenzija Ovo pokriva dopušteno odstupanje u promjeru provrta, vanjskom promjeru i širini od nominalne specifikacije. Za minijaturni ležaj s provrtom od 3 mm, standardna tolerancija može dopustiti odstupanje od nekoliko mikrona, dok viša klasa preciznosti znatno sužava taj raspon, što je izravno važno za konzistentnost sklopa za prešanje. Točnost trčanja To uključuje radijalno odstupanje (koliko se osovina njiše izvan središta tijekom rotacije) i aksijalno odstupanje (koliko se ležaj pomiče duž svoje rotacijske osi). Preciznost trčanja obično je najvažniji čimbenik za aplikacije osjetljive na vibracije ili točnost položaja, kao što je oprema za optičko skeniranje ili precizna vretena. Raceway Groove i Ball Uniformity Više klase preciznosti također zahtijevaju strožu kontrolu nad varijacijom promjera kuglice i konzistentnošću utora na stazi, što izravno utječe na razinu buke i glatkoću rotacije. U minijaturnim ležajevima, gdje kuglice mogu biti samo male od 0,5 mm do 3 mm u promjeru, čak i manje varijacije imaju proporcionalno veći učinak na performanse nego u ležajevima standardne veličine. Usporedba glavnih klasifikacijskih sustava Inženjeri nabave često se susreću s dva paralelna sustava klasifikacije, a njihova zabuna jedna je od najčešćih pogrešaka pri odabiru izvora. Kada se uspoređuju ponude različitih proizvođača ili regija, bitno je znati kako se međusobno preslikavaju. ABEC u odnosu na ISO klasifikaciju Sustav ABEC (Annular Bearing Engineering Committee), koji se prvenstveno koristi u Sjevernoj Americi, i ISO sustav, koji se koristi međunarodno, klasificiraju ležajeve prema preciznosti, ali koriste različite konvencije numeriranja. ABEC 1 otprilike odgovara ISO normalnoj klasi , dok se više ocjene odvijaju paralelno, ali ne uvijek u točnoj brojčanoj korespondenciji, zbog čega oslanjanje samo na standardni naziv — bez provjere stvarne tablice tolerancija — može dovesti do neusklađenih očekivanja između kupca i dobavljača. Približna podudarnost između ABEC i ISO klasa preciznosti ABEC klasa ISO ekvivalent Relativna razina točnosti Tipični multiplikator cijene ABEC 1 Normalno (P0) Standardno 1x (osnovna linija) ABEC 3 P6 Poboljšano 1,3–1,8x ABEC 5 P5 visoko 2–3x ABEC 7 P4 Vrlo visoko 4–6x ABEC 9 P2 Ultra visoka 6–8x Zašto same ABEC brojke ne govore cijelu priču ABEC ocjene primarno definiraju tolerancije dimenzija i rada, ali ne određuju izravno čimbenike poput unutarnjeg zazora, kvalitete podmazivanja ili materijala kaveza — što sve također utječe na performanse u stvarnom svijetu. Dva ležaja ABEC 5 različitih proizvođača mogu se značajno razlikovati ako se koristi mazivo niže kvalitete ili manje konzistentan dizajn kaveza, zbog čega se klasa preciznosti treba tretirati kao jedan od nekoliko čimbenika, a ne kao jedina specifikacija koju treba provjeriti. Usklađivanje klase preciznosti sa zahtjevima aplikacije Najučinkovitija odluka o izvoru dolazi radom unatrag: utvrđivanjem onoga što vaša aplikacija zapravo treba, umjesto da se polazi od pretpostavke o tome koja klasa "zvuči dobro". Korak 1: Odredite zahtjeve za brzinom vrtnje Veće rotacijske brzine općenito imaju koristi od strožih klasa preciznosti, budući da dimenzionalne nedosljednosti postaju izraženije — i štetnije — pri višim okretajima u minuti. Minijaturni ležaj koji radi ispod 10.000 okretaja u minuti u okruženju s niskim vibracijama rijetko treba više od ABEC 1 ili ABEC 3, dok aplikacije koje prelaze 30.000–50.000 okretaja u minuti, kao što su zubarski ručni dijelovi ili mala precizna vretena, obično zahtijevaju ABEC 5 ili više za održavanje stabilnosti i smanjenje stvaranja topline od vibracija. Korak 2: Odredite toleranciju točnosti položaja Ako krajnja primjena uključuje precizno pozicioniranje - kao što je pokretač optičke leće, zrcalo za skeniranje ili mjerni instrument - radijalno i aksijalno odstupanje postaje kritično. U tim slučajevima, čak i nekoliko mikrona odstupanja može se pretvoriti u mjerljivu pogrešku na izlaznom stupnju , što klasu ABEC 5 ili P5 čini razumnom minimalnom početnom točkom, a ne izbornom nadogradnjom. Korak 3: Procijenite osjetljivost na buku i vibracije Potrošačka elektronika i medicinski uređaji često imaju stroge zahtjeve za akustiku ili vibracije. Budući da više klase preciznosti općenito koreliraju s čvršćom ujednačenošću lopte i glatkijim završecima trkaće staze, pomicanje za jednu razinu klase može značajno smanjiti radnu buku - što je važno razmatranje za aplikacije kao što su motori za slušna pomagala ili prijenosne medicinske pumpe, čak i kada sirova točnost rotacije nije primarna briga. Korak 4: Odvažite cijenu u odnosu na maržu izvedbe Budući da više klase preciznosti nose znatnu premiju troškova, vrijedno je izračunati hoće li se povećanje performansi pretvoriti u mjerljivu vrijednost proizvoda. Za komponentu koja se proizvodi u velikim količinama, nepotrebno preskakanje s ABEC 1 na ABEC 5 može dodati značajan iznos trošku po jedinici bez funkcionalne koristi za krajnjeg korisnika — uobičajena neučinkovitost nabave koju je moguće izbjeći. Klasa preciznosti prema uobičajenoj kategoriji primjene Sljedeća raščlamba odražava uobičajenu industrijsku praksu u tipičnim slučajevima upotrebe minijaturnih ležajeva i može poslužiti kao praktična početna referenca tijekom pregleda specifikacija. Igračke, jeftini ventilatori, opća potrošna oprema : ABEC 1 (ISO Normal) obično je dovoljan Mali istosmjerni motori, komponente kućanskih aparata : ABEC 1–3 pokriva većinu zahtjeva Medicinski uređaji, precizni instrumenti, mehanizmi objektiva fotoaparata : ABEC 5 (ISO P5) je uobičajeni standard Stomatološki i kirurški nasadnici, brza vretena : ABEC 7 (ISO P4) je često potreban Žiroskopi, zrakoplovni aktuatori, ultra-precizni mjerni alati : ABEC 9 (ISO P2) je rezerviran za ove slučajeve ekstremne točnosti Uobičajene pogreške koje bi inženjeri nabave trebali izbjegavati Čak i iskusni timovi za nabavu povremeno upadaju u pogreške koje se mogu izbjeći prilikom navođenja klase preciznosti. Biti svjestan ovih obrazaca pomaže u sprječavanju prekomjernog trošenja i nedovoljnog učinka. Pretjerano određivanje "samo radi sigurnosti" Kao što je ranije navedeno, odabir više klase preciznosti bez posebnog obrazloženja izvedbe jedna je od najčešćih i najskupljih pogrešaka u nabavi ležajeva, osobito u razmjeru gdje se razlika u cijeni povećava na velike količine narudžbi. Ignoriranje klase internog odobrenja Klasa preciznosti i klasa unutarnjeg zazora (C2, CN, C3, itd.) zasebne su specifikacije koje se ponekad spajaju. Visoka klasa preciznosti uparena s pogrešnom klasom zazora za toplinske uvjete i uvjete pristajanja aplikacije još uvijek može rezultirati lošom izvedbom, tako da oboje treba specificirati zajedno umjesto pretpostavke da jedno određuje drugo. Ne provjeravaju se podaci o ispitivanju dobavljača Kao što je ranije spomenuto, ocjene klase preciznosti mogu varirati u stvarnom svijetu među proizvođačima. Zahtijevanje stvarnih izvješća o inspekciji i podataka o ispitivanju odstupanja , umjesto da se oslanja isključivo na navedenu ABEC ili ISO klasu, pouzdan je način da se potvrdi da dobavljačev proizvod uistinu zadovoljava navedenu toleranciju prije nego što se obveže na skupnu narudžbu. Previd u ukupne troškove vlasništva Ležaj niže klase preciznosti koji se prerano pokvari zbog trošenja uzrokovanog vibracijama može na kraju koštati više u jamstvenim zahtjevima i zamjenama na terenu nego što je opravdana unaprijed ušteda. Odluke o klasi preciznosti trebale bi uzeti u obzir očekivani životni vijek proizvoda i troškove kvara, a ne samo jediničnu cijenu. Praktični kontrolni popis za specifikacijske dokumente Prilikom pripreme specifikacije nabave ili traženja ponuda od dobavljača, sljedeći popis za provjeru pomaže osigurati da je klasa preciznosti dokumentirana jasno i nedvosmisleno. Eksplicitno navedite i ABEC i ISO ekvivalentnu klasu kako biste izbjegli zabunu u regionalnom označavanju Navedite klasu unutarnjeg zazora odvojeno od klase preciznosti Zatražite radijalne i aksijalne vrijednosti odstupanja u mikronima, a ne samo naziv klase Potvrdite materijal kaveza i vrstu podmazivanja uz klasu preciznosti Zatražite uzorak izvješća o inspekciji serije prije nego što se posvetite punoj proizvodnji Završne preporuke Odabir prave klase preciznosti za minijaturne ležajeve u konačnici se svodi na usklađivanje zahtjeva tolerancije primjene s odgovarajućim standardom, umjesto da se postavi najviša dostupna ocjena. Da sažmemo ključne točke odlučivanja: Koristite ABEC 1 / ISO Normal za opće namjene, niske brzine gdje je troškovna učinkovitost prioritet Rezervirajte ABEC 5 / ISO P5 za aplikacije sa značajnom točnošću položaja ili zahtjevima osjetljivosti na buku Ograničite ABEC 7 i ABEC 9 na istinski velike brzine ili ultra-precizne slučajeve upotrebe gdje je dobitak performansi mjerljiv Uz klasu preciznosti uvijek navedite klasu zazora, materijal kaveza i podmazivanje Provjerite tvrdnje dobavljača o toleranciji sa stvarnim podacima ispitivanja umjesto da se oslanjate samo na označavanje Primjenom ovog strukturiranog pristupa vođenog zahtjevima, inženjeri za nabavu mogu izbjeći i rizik izvedbe nedovoljnih specifikacija i nepotrebne troškove pretjeranih specifikacija — što rezultira izborom ležaja koji je i tehnički pouzdan i komercijalno učinkovit.

Izravan odgovili: Kuglični ležaj s dubokim žljebovima podržava i radijalna i aksijalna opterećenja pomoću jednostavnog, učinkovitog dizajna s kuglicom i kanalnom stazom A kuglični ležaj s dubokim utorima je vrsta kotrljajućeg ležaja izgrađenog oko jednostavne strukture: unutarnjeg prstena, vanjskog prstena, skupa čeličnih kuglica i kaveza koji drži kuglice ravnomjerno raspoređene. Definirajuća značajka je duboki, neprekinuti utor strojno izrađen u unutarnjim i vanjskim žljebovima , što omogućuje ležaju da nosi radijalna opterećenja (sile okomite na osovinu), kao i umjerena aksijalna opterećenja (sile duž osovine) u oba smjera — nešto što mnoge druge vrste ležajeva ne mogu bez dodatnih komponenti. Ova kombinacija svestranosti opterećenja, niskog trenja i mehaničke jednostavnosti upravo je razlog zašto kuglični ležajevi s dubokim žljebovima čine procijenjenu više od 80% svih kotrljajućih ležajeva koji se koriste u svijetu preko električnih motora, kućanskih aparata, automobilskih komponenti i općih industrijskih strojeva. Ostatak ovog vodiča rastavlja unutarnju strukturu dio po dio, objašnjava kako se princip rada pretvara u stvarnu izvedbu i pokriva praktične čimbenike koji određuju koja je varijanta prava za određenu primjenu. Osnovne komponente kugličnog ležaja s dubokim utorima Razumijevanje strukture počinje rastavljanjem ležaja na njegove četiri primarne komponente, od kojih svaka ima posebnu mehaničku ulogu. Unutarnji prsten i vanjski prsten Unutarnji prsten se montira na rotirajuću osovinu, dok vanjski prsten stane u stacionarno kućište. Oba prstena su strojno obrađena sa zakrivljenim utorom (stazom za trčanje) koji se usko podudara sa zakrivljenošću kuglica — obično je radijus utora malo veći od polumjera kuglice, obično faktorom poznatim kao omjer oskulacije, obično oko 51-54% promjera lopte. Ova bliska usklađenost je ono što omogućuje ležaju ravnomjernu raspodjelu opterećenja preko šireg kontaktnog područja umjesto koncentracije naprezanja u jednoj točki. Lopte Kuglice su kotrljajući elementi koji se nalaze između unutarnjeg i vanjskog kanala. Obično su proizvedeni od visokougljičnog kromiranog čelika (kao što je AISI 52100) i brušeni do ekstremno uskih tolerancija — često unutar nekoliko desetinki mikrona za precizne ležajeve. Budući da kuglice ostvaruju točkasti kontakt (umjesto linijskog kontakta, kao kod kotrljajućih ležajeva) s kliznim stazama, trenje je minimalizirano, što je ključni razlog zašto su kuglični ležajevi s dubokim utorima favorizirani u primjenama pri velikim brzinama. Kavez (držač) Kavez drži kuglice ravnomjerno raspoređene oko trkaće staze, sprječavajući ih da se grupiraju zajedno ili sudaraju jedna s drugom tijekom rotacije. Kavezi se obično izrađuju od žigosanog čelika, strojno obrađenog mesinga ili lijevanog polimera (kao što je najlon 66), pri čemu izbor materijala ovisi o zahtjevima brzine i radnoj temperaturi — polimerni kavezi, na primjer, uobičajeni su u primjenama pri velikim brzinama zbog svoje male težine i male inercije. Brtve i štitovi (izborno) Mnogi kuglični ležajevi s dubokim žljebovima uključuju brtve ili štitnike na jednoj ili obje strane kako bi zadržali mazivo unutra i zagađivače. Oni su označeni sufiksima u broju dijela ležaja, kao što je -2RS (gumene brtve s obje strane) or -2Z (metalni štitovi s obje strane) , a izbor između njih utječe i na učinkovitost brtvljenja i na maksimalnu radnu brzinu. Kako se princip rada pretvara u nosivost Mehaničko ponašanje kugličnog ležaja s dubokim utorima svodi se na to kako kuglice pod opterećenjem djeluju na zakrivljene kanale. Rukovanje radijalnim opterećenjem Kada se radijalna sila primijeni na osovinu, ona se prenosi kroz unutarnji prsten, u kuglice i van kroz vanjski prsten u kućište. Budući da je žlijeb staze za klizanje dubok i kontinuiran, kontaktna zona između kuglice i staze za klizanje ostaje stabilna čak i dok se kuglice okreću kroz zonu opterećenja, dopuštajući ležaju da nosi znatna radijalna opterećenja u odnosu na njegovu veličinu. Rukovanje aksijalnim (potiskom) opterećenjem Dizajn s dubokim utorima također omogućuje ležaju otpornost na aksijalna opterećenja u oba smjera, za razliku od ležajeva s kutnim kontaktom koji obično podnose potisak samo u jednom smjeru po ležaju. Međutim, ovaj kapacitet je ograničen - kuglični ležaj s dubokim utorimas are generally rated to handle axial loads up to roughly 50–70% of their radial load rating , ovisno o unutarnjoj geometriji i klasi zazora, zbog čega ih aplikacije s velikim, trajnim potisnim opterećenjima često spajaju s namjenskim potisnim ležajevima. Unutarnji zazor i njegov učinak na izvedbu Unutarnji razmak — mala količina zračnosti između kuglica i trkaćih staza prije primjene opterećenja — izravno utječe na buku, vibracije i raspodjelu opterećenja. Standardne klase zazora (C2, CN, C3, C4, C5, od najužeg do najlabavijeg) odabiru se na temelju čimbenika kao što su očekivana radna temperatura i tolerancije pristajanja; na primjer, čvršće nalijeganje na osovinu često zahtijeva malo labaviju klasu unutarnjeg zazora kako bi se kompenziralo rezultirajuće smanjenje zazora tijekom instalacije. Zašto dizajn omogućuje velike brzine vrtnje Jedna od praktičnih najvažnijih karakteristika kugličnih ležajeva s dubokim žljebovima je njihova sposobnost rada pri velikim brzinama vrtnje, što se svodi na dva strukturna faktora. Točkasti kontakt smanjuje trenje Budući da kuglice dodiruju stazu za klizanje u jednoj točki, a ne duž linije, trenje kotrljanja znatno je niže u usporedbi s valjkastim ležajevima. Ovo niže trenje izravno se pretvara u niže stvaranje topline pri velikim brzinama, zbog čega su kuglični ležajevi s dubokim žljebovima standardni izbor u primjenama kao što su osovine elektromotora, sklopovi vretena i ventilatori velike brzine. Ocjene brzine u praksi Proizvođači obično objavljuju graničnu vrijednost brzine za svaku veličinu ležaja, često izraženu u "dN vrijednosti" (promjer provrta u milimetrima pomnožen s brzinom vrtnje u RPM). Standardni kuglični ležajevi s dubokim utorima obično postižu dN vrijednosti u rasponu od 300 000 do 500 000 , dok specijalizirane brze varijante s keramičkim kuglicama ili optimiziranim dizajnom kaveza to mogu znatno premašiti. Stvarna granična brzina za određenu primjenu također uvelike ovisi o vrsti podmazivanja, hlađenju i uvjetima opterećenja. Uobičajene varijante i kako se strukturno razlikuju Dok osnovno načelo ostaje dosljedno, postoji nekoliko strukturnih varijacija za rješavanje različitih potreba primjene. Uobičajene varijante kugličnih ležajeva s dubokim utorima i njihove strukturne razlike Varijanta Strukturna značajka Tipični slučaj upotrebe Otvoreni tip Bez pečata ili štitova Primjene s vanjskim sustavima podmazivanja Oklopljeno (Z / 2Z) Metalni štit, bez kontakta Umjerena kontaminacija, tolerancija veće brzine Zatvoreno (RS / 2RS) Gumena brtva, lagani kontakt Prašnjava ili vlažna okruženja koja zahtijevaju zadržavanje masnoće Vrsta otvora za punjenje Urez izrezan u ramena kanala Veći broj kuglica za povećanu radijalnu nosivost Tip s prirubnicom Integrirana prirubnica vanjskog prstena Pojednostavljeno aksijalno pozicioniranje u provrtima kućišta Podmazivanje: Strukturni zahtjev, a ne naknadna misao Podmazivanje je sastavni dio načina na koji princip rada ležaja funkcionira u praksi, a ne samo dodatak održavanju. Uloga filma lubrikanta Pod opterećenjem, tanak film maziva odvaja površinu kuglice od površine staze, što je fenomen poznat kao elastohidrodinamičko podmazivanje (EHL). Ovaj film, često samo djelić mikrona debljine , sprječava izravan kontakt metala s metalom, što omogućuje ležaju da postigne svoj nazivni vijek trajanja umjesto preranog trošenja zbog oštećenja površine. Mast protiv podmazivanja uljem Većina zabrtvljenih kugličnih ležajeva s dubokim utorima dolazi unaprijed zapakirana s mašću dovoljnom za radni vijek ležaja u normalnim uvjetima. Nasuprot tome, podmazivanje uljem obično je rezervirano za aplikacije s većim brzinama ili višim temperaturama gdje je potrebna kontinuirana cirkulacija i hlađenje, kao što su vretena alatnih strojeva ili pomoćni sustavi turbina. Tipične primjene temeljene na strukturnim prednostima Gore opisane strukturne karakteristike izravno objašnjavaju zašto se kuglični ležajevi s dubokim utorima pojavljuju u tako širokom rasponu industrija. Elektromotori : nisko trenje i umjereno aksijalno opterećenje odgovaraju kontinuiranoj rotaciji pri umjerenoj do velikoj brzini Kućanski aparati : kompaktna veličina i tihi rad odgovaraju perilicama rublja, ventilatorima i blenderima Automobilske komponente : zabrtvljene varijante otporne su na onečišćenje u glavčinama kotača, alternatorima i pomoćnim pogonima Industrijski mjenjači i pumpe : kombinirano rukovanje radijalnim i aksijalnim opterećenjem smanjuje potrebu za više vrsta ležaja Transportni sustavi : robusne mogućnosti brtvljenja štite od prašine i krhotina tijekom neprekidnog rada Ključni čimbenici odabira ukorijenjeni u strukturi Razumijevanje unutarnje strukture izravno informira koji detalji specifikacije su najvažniji pri odabiru ležaja za određenu primjenu. Veličina provrta i nosivost Veličina provrta ležaja mora odgovarati promjeru osovine, dok ocjene dinamičkog i statičkog opterećenja (navedene u katalozima proizvođača) određuju može li ležaj podnijeti očekivane radne sile s odgovarajućom granicom životnog vijeka, koja se obično izračunava korištenjem formule L10 zamornog vijeka. Klasa preciznosti Klase preciznosti (ABEC ili ISO P0–P6 sustavi) definiraju dimenzijsku i rotacionu točnost. Standardni ležajevi (ABEC 1 / ISO P0) dovoljni su za većinu opće industrijske uporabe , dok su više razine preciznosti rezervirane za primjene poput preciznih alatnih strojeva gdje točnost rotacije izravno utječe na kvalitetu proizvoda. Zahtjevi za brtvljenje Radno okruženje trebalo bi voditi izbor između otvorenih, zaštićenih i zatvorenih tipova — korištenje zabrtvljenog ležaja u čistom, dobro podmazanom okruženju dodaje nepotrebno trenje, dok korištenje otvorenog ležaja u prašnjavom okruženju znatno skraćuje radni vijek. Konačni sažetak Kuglični ležajevi s dubokim žljebovima postižu svoju široku upotrebu kroz strukturno jednostavan, ali mehanički učinkovit dizajn: duboki, kontinuirani žljeb na stazi za klizanje koji omogućuje da kuglice s točkastim kontaktom nose i radijalna i umjerena aksijalna opterećenja uz nisko trenje. Razumijevanje ove strukture pojašnjava nekoliko praktičnih zaključaka: Duboki žlijeb klizne staze ono je što omogućuje dvosmjernu podršku aksijalnog opterećenja, što razlikuje ovu vrstu ležaja od jednosmjernih potisnih ležajeva Točkasti kontakt između kuglica i trkaćih staza smanjuje trenje, podržavajući velike brzine rotacije Podmazivanje nije izborno — elastohidrodinamički film ključan je za postizanje nazivnog vijeka trajanja od zamora Vrsta brtvljenja, klasa preciznosti i unutarnji zazor trebaju biti usklađeni s određenim radnim okruženjem S ovim temeljnim razumijevanjem strukture i principa rada, odabir pravog kugličnog ležaja s dubokim utorima za određeni stroj ili sustav postaje stvar usklađivanja ovih strukturnih karakteristika sa stvarnim opterećenjem, brzinom i uvjetima okoline s kojima će se ležaj susresti tijekom rada.

Izravan odgovor: Usporedba nosivosti U smislu sirove nosivosti, a Cilindrični valjkasti ležaj općenito nadmašuje a Kuglični ležaj s dubokim utorima , posebno pod radijalnim opterećenjem. To je zato što valjkasti ležajevi koriste linijski kontakt između kotrljajućih elemenata i staze, raspoređujući opterećenje preko veće površine, dok se kuglični ležaj s dubokim utorima oslanja na točkasti kontakt, koji koncentrira stres u manju zonu. Kao rezultat toga, za istu veličinu provrta, cilindrični valjkasti ležaj obično može podnijeti radijalna opterećenja koja su 30% do 50% više od usporedivog kugličnog ležaja s dubokim utorom. Međutim, kuglični ležaj s dubokim utorima ima jasnu prednost u podnošenju kombiniranih radijalnih i aksijalnih opterećenja, kao i u primjenama koje zahtijevaju veće brzine rotacije i manje trenje. Odabir između ova dva u konačnici ovisi o smjeru i veličini opterećenja, potrebnoj brzini i raspoloživom prostoru za ugradnju. U nastavku raščlanjujemo tehničko obrazloženje ovih razlika i pružamo praktične smjernice za odabir odgovarajućeg tipa ležaja. Zašto kontaktna geometrija određuje nosivost Temeljna razlika između ova dva tipa ležaja leži u načinu na koji kotrljajuća tijela međusobno djeluju s unutarnjim i vanjskim stazama kotrljanja. Kuglični ležaj s dubokim utorima koristi sferne kuglice koje dodiruju stazu za klizanje u jednoj točki. A jednoredni kuglični ležaj s dubokim utorima je najuobičajenija konfiguracija, koja nudi uravnoteženu kombinaciju radijalne i ograničene aksijalne potpore opterećenju, ali točkasti kontakt inherentno ograničava koliko se opterećenja može prenijeti prije nego što koncentracija naprezanja uzrokuje preuranjeno trošenje ili deformaciju. Nasuprot tome, cilindrični valjkasti ležaj koristi cilindrične valjke koji ostvaruju linijski kontakt s kliznom stazom. Ovaj linijski kontakt širi primijenjeno opterećenje na mnogo veću površinu, značajno smanjujući kontaktni stres po jedinici površine. To je razlog zašto su cilindrični valjkasti ležajevi preferirani izbor u teškim industrijskim strojevima kao što su mjenjači, valjaonice i veliki električni motori, gdje su radijalna opterećenja znatna, a aksijalna opterećenja minimalna ili nepostojeća. Kontaktirajte Stres i umor Život Niže kontaktno naprezanje u cilindričnom valjkastom ležaju izravno se pretvara u duži vijek trajanja pod teškim radijalnim opterećenjima. Prema standardnim izračunima životnog vijeka ležaja (na temelju L10 modela vijeka trajanja od zamora), cilindrični valjkasti ležaj može postići nominalna dinamička nosivost otprilike 40% veća nego kuglični ležaj iste veličine, uz pretpostavku identične radne brzine i uvjeta podmazivanja. Usporedba podataka o nosivosti Donja tablica ilustrira tipične razlike u nazivnom dinamičkom nosivosti za ležajeve usporedive veličine provrta, na temelju uobičajenih industrijskih referentnih vrijednosti. Veličina provrta (mm) Kuglični ležaj s dubokim utorima (kN) Cilindrični valjkasti ležaj (kN) 30 19.5 28.6 50 35.8 52.0 80 58.2 89.5 Približne dinamičke vrijednosti opterećenja za usporedive veličine provrta, koje ilustriraju opću prednost kapaciteta cilindričnih valjkastih ležajeva pod radijalnim opterećenjem. Ove brojke su reprezentativne, a ne apsolutne, budući da stvarne vrijednosti opterećenja variraju ovisno o seriji, dizajnu kaveza i stupnju materijala. Ipak, uzorak je dosljedan: kako se veličina provrta povećava, jaz u nosivosti radijalnog opterećenja između dva tipa ležaja ima tendenciju daljeg širenja. Upravljanje aksijalnim opterećenjem: gdje je kuglični ležaj s dubokim utorima izvrstan Dok cilindrični valjkasti ležajevi dominiraju u scenarijima isključivo radijalnog opterećenja, oni uglavnom nisu u stanju podnijeti aksijalna (potisna) opterećenja osim ako nisu posebno dizajnirani s prirubnicama ili u kombinaciji s zasebnim potisnim ležajem. A Nasuprot tome, kuglični ležaj s dubokim utorom može podnijeti aksijalna opterećenja u oba smjera istovremeno s radijalnim opterećenjima, što ga čini mnogo svestranijim za primjene gdje opterećenje vratila nije čisto radijalno. Ovo je posebno važno za elektromotore, ventilatore, pumpe i kućanske aparate, gdje se jednoredni kuglični ležaj s dubokim utorima često bira posebno jer eliminira potrebu za sekundarnim potisnim ležajem, pojednostavljujući dizajn i smanjujući ukupne troškove sustava. Tipični omjer aksijalnog i radijalnog opterećenja Kuglični ležaj s dubokim utorima: obično može podnijeti aksijalna opterećenja do 50% do 70% nosivosti radijalnog opterećenja, ovisno o unutarnjem zazoru i kontaktnom kutu. Cilindrični valjkasti ležaj: aksijalni kapacitet opterećenja je minimalan ili nula u standardnim konfiguracijama, zahtijevajući prirubničke ili specijalizirane izvedbe za bilo kakvu potisku. Brzinska sposobnost i njezin odnos prema opterećenju Nosivost ne postoji odvojeno od brzine. Kuglični ležaj s dubokim utorima stvara manje trenja zbog točkastog kontakta, što mu omogućuje rad na veće brzine vrtnje pod lakšim opterećenjem. Cilindrični valjkasti ležaj, iako može nositi teža opterećenja, ima tendenciju generirati više topline pri velikim brzinama zbog veće kontaktne površine, što može smanjiti njegovu efektivnu ocjenu brzine osim ako se ne primijeni poboljšano podmazivanje ili hlađenje. Ovo stvara praktičan kompromis: aplikacije koje zahtijevaju veliku brzinu s umjerenim opterećenjima, kao što su vretena ili mali motori, često daju prednost jednorednim kugličnim ležajevima s dubokim utorima, dok aplikacije koje zahtijevaju velika radijalna opterećenja pri umjerenim brzinama, kao što su industrijski mjenjači, daju prednost cilindričnim valjkastim ležajevima. Praktične smjernice za odabir Odabir između ove dvije vrste ležaja trebao bi se temeljiti na jasnom razumijevanju profila opterećenja primjene. Sljedeća razmatranja mogu pomoći pri donošenju odluke. Odredite je li opterećenje čisto radijalno, čisto aksijalno ili kombinirano. Kombinirana opterećenja općenito favoriziraju kuglične ležajeve s dubokim žljebovima. Procijenite veličinu radijalnog opterećenja. Teška radijalna opterećenja s minimalnom aksijalnom komponentom favoriziraju cilindrični valjkasti ležaj. Procijenite potrebnu brzinu vrtnje, budući da veće brzine obično favoriziraju jednoredni kuglični ležaj s dubokim utorima zbog manjeg trenja. Uzmite u obzir prostorna ograničenja, budući da cilindrični valjkasti ležajevi često zahtijevaju nešto više radijalnog prostora za ekvivalentnu nosivost. Uzmite u obzir održavanje i pristup podmazivanju, budući da su kuglični ležajevi s dubokim žljebovima općenito tolerantniji na manja odstupanja i rjeđe cikluse podmazivanja. Sažetak ključnih razlika Karakteristično Kuglični ležaj s dubokim utorima Cilindrični valjkasti ležaj Kapacitet radijalnog opterećenja Umjereno visoko Kapacitet aksijalne nosivosti Umjereno (Bidirectional) Minimalno ili ništa Sposobnost brzine visoko Umjereno Tolerancija neusklađenosti bolje ograničeno Opća usporedba performansi koja sažima kompromise između kugličnih ležajeva s dubokim utorima i cilindričnih valjkastih ležajeva. Zaključno, nijedan tip ležaja nije univerzalno superioran. The Cilindrični valjkasti ležaj pobjeđuje na čistoj radijalnoj nosivosti , dok je Kuglični ležaj s dubokim utorom nudi veću svestranost u kombiniranim uvjetima opterećenja, većim brzinama i jednostavnijoj instalaciji. Jednoredni kuglični ležaj s dubokim utorima ostaje jedan od najčešće korištenih tipova ležaja upravo zato što učinkovito uravnotežuje ove čimbenike u širokom rasponu industrijskih i komercijalnih primjena opće namjene. Reference / Izvori CILJEVI Industrijski. Vodič za kuglične ležajeve s dubokim žljebovima: 6200/6300, brtve i marke. aimsindustrial.com.au(2025). Ningbo Sanya Bearing Co., Ltd. Kuglični ležajevi s žljebovima u odnosu na kuglične ležajeve s dubokim žljebovima: ključne razlike i primjena. sanyabearing.com Lily Bearing. Sferični naspram cilindričnih valjkastih ležajeva: Vodič za inženjere. blog.lily-bearing.com BearingBrain. Kuglični ležaj u odnosu na valjkasti ležaj: kada koristiti koji. bearingbrain.com

Čemu služe ležajevi s prirubnicom A prirubnički ležaj podupire rotirajuću osovinu i zaključava je u fiksnom aksijalnom položaju , pomoću ugrađene usne ili ovratnika (prirubnica) na vanjskom prstenu koji se pričvršćuje izravno na okvir, zid ili kućište. Umjesto potrebe za zasebnim ležajem i montažnim nosačem, sama prirubnica postaje montažno sučelje, što pojednostavljuje montažu i sprječava bočno klizanje ležaja pod pritiskom. U praktičnom smislu, ležaj s prirubnicom obavlja tri zadatka odjednom: dopušta osovini da se okreće uz nisko trenje, nosi radijalni teret koji pritišće osovinu i odupire se aksijalnim (s jedne strane) silama koje bi inače gurnule ležaj s mjesta. Ova kombinacija je razlog zašto se dizajni s prirubnicama tako često pojavljuju u transporterima, mjenjačima, pumpama i motorima gdje ležaj mora biti postavljen okomito, a ne jednostavno pritisnut na osovinu. Kako prirubnica mijenja performanse ležaja Prirubnica nije zasebna vrsta ležaja sama po sebi; to je opcija koja se dodaje postojećem ležaju, poput kugličnog ležaja, valjkastog ležaja ili klizne čahure. Dodavanje prirubnice mijenja način na koji se ležaj ponaša na tri specifična načina. Aksijalno zaključavanje Ako bilo koja sila gura duž duljine osovine, prirubnica djeluje kao rame koje sprječava pomicanje ležaja. Ovo je kritično u opremi koja se često pokreće i zaustavlja, kao što su pogoni pokretnih traka, gdje bi ponavljani potisak postupno izbacio ležaj bez prirubnice iz položaja. Otpornost na vibracije Budući da se prirubnica pričvršćuje izravno na kućište, otpornija je na labavljenje pod vibracijama bolje nego obično smetnje ili ljepilo. Ovo je jedan od razloga zašto automobilske komponente, koje su suočene sa stalnim vibracijama i toplinskim ciklusima, često specificiraju ležajeve s prirubnicom umjesto običnih dizajna koji se utišću. Pojednostavljena montaža Ležaj s prirubnicom može se pričvrstiti vijcima ravno na ravnu površinu bez obrade zasebnog provrta ili džepa kućišta. Time se skraćuju koraci montaže i broj dijelova, što je važno na proizvodnim linijama velike količine i popravcima na terenu. Glavni tipovi prirubničkih ležajeva prema unutarnjem dizajnu Prirubnica se može dodati na nekoliko različitih unutarnjih ležajnih konstrukcija, a izbor unutarnjeg dizajna određuje nosivost, brzinu i cijenu. Najčešća su četiri unutarnja tipa. Vrsta Rukovanje teretom Tipična uporaba Klizni (klizni) ležaj Nizak do umjeren radijalni, klizni kontakt Kućanski aparati, laki strojevi Cilindrični valjkasti ležaj Visok radijalni, umjereni potisak Mjenjači, industrijski pogoni Sferni valjkasti ležaj Visoki radijalni i aksijalni, samoporavnavajući Transportne trake, teška poljoprivredna oprema Konusni valjkasti ležaj Visoki kombinirani radijalni i potisak Glavčine vozila, zupčanici za teške uvjete rada Usporedba uobičajenih dizajna unutarnjih ležajeva koji se koriste unutar kućišta s prirubnicom Sferični valjkasti ležajevi posebno su česti u jedinicama montiranim na prirubnicu jer njihovi valjci u obliku bačve toleriraju manja odstupanja osovine, što je čest problem na dugim pokretnim trakama ili opremi pričvršćenoj vijcima na nesavršeno ravan okvir. Tipovi prirubničkih ležajeva prema obrascu montažnih vijaka Odvojeno od unutarnjeg kotrljajućeg elementa, ležajevi s prirubnicom također se klasificiraju prema tome koliko rupa za pričvršćivanje prirubnica ima, budući da to određuje koliko aksijalnog i radijalnog opterećenja može izdržati sama montaža. Prirubnica s 2 vijka: Dvije rupe na suprotnim stranama, kućište u obliku dijamanta ili krila. Pogodan za mala do srednja opterećenja i sporo rotirajuće transportne sustave. Prirubnica s 3 vijka: Trokutasti uzorak vijaka koji nudi veću otpornost na rotaciju samog kućišta, koristi se na rotacijskoj opremi s umjerenim opterećenjem. Prirubnica s 4 vijka: Kvadratni ili okrugli uzorak koji daje najstabilniji nosač, koristi se za veća opterećenja i opremu s većim vibracijama kao što su pumpe i sklopovi ventilatora. Kao opće pravilo, više montažnih vijaka znači bolju otpornost na sile uvijanja na kućištu, tako da teža ili brža oprema ima tendenciju specificirati prirubnice s 4 vijka čak i kada bi sam unutarnji ležaj tolerirao lakši nosač. Uobičajene primjene u raznim industrijama Ležajevi s prirubnicom pojavljuju se svugdje gdje osovinu treba poduprijeti zidom, okvirom ili pločom, a ne montirati u liniji. Tipični primjeri uključuju: Sustavi pokretnih traka u rukovanju materijalima i prtljagom, gdje se ležaj pričvršćuje izravno na tračnicu okvira Poljoprivredni strojevi, kao što su freze i žetelice, gdje visoke vibracije i prašina zahtijevaju sigurno zaključane ležajeve Automobilske komponente, uključujući osovine i upravljačke sklopove, gdje toplinski ciklusi i stalne vibracije isključuju samo ljepljivu ili prešanu montažu HVAC remeni pogoni i sklopovi ventilatora, gdje se ležaj mora oduprijeti aksijalnom potisku od napetosti remena Oprema za preradu i pakiranje hrane, gdje zatvorene jedinice s prirubnicom drže zagađivače izvan kanala Često citirani primjer je jedinica s prirubnicom F209, koja spaja kuglični ležaj s dubokim utorima i kućište od lijevanog željeza i ocijenjena je za kombinirana radijalna i aksijalna opterećenja u rudarstvu, poljoprivredi i građevinarstvu, ilustrirajući kako prirubnica i unutarnji ležaj rade zajedno u jednom kompaktnom sklopu. Kako odabrati pravi ležaj s prirubnicom Odabir prirubničkog ležaja svodi se na usklađivanje četiri čimbenika s primjenom: smjer opterećenja, brzina, okruženje i prostor za montažu. Radeći ih redom izbjegavaju se najčešće pogreške pri odabiru. Odgovara vrsti opterećenja Ako aplikacija ima značajan aksijalni potisak uz radijalno opterećenje, kao što je osovina zategnuta remenom, odaberite dizajn sferičnog ili suženog valjka umjesto obične čahure, jer obične čahure s prirubnicom najprikladnije su samo za mala aksijalna opterećenja . Provjerite brzinu i raspon temperature Svaki prirubnički ležaj ima maksimalnu sigurnu radnu brzinu, koja ovisi o podmazivanju i opterećenju. Rad ležaja iznad nazivne brzine skraćuje njegov životni vijek mnogo prije nego što se dosegne statistički očekivani L10 nazivni vijek. Razmotrite materijal kućišta Kućišta s prirubnicom od lijevanog željeza dobro odolijevaju habanju i velikim opterećenjima, što ih čini uobičajenim izborom za građevinsku i rudarsku opremu, dok kućišta od metal-polimera odgovaraju lakim do srednjim opterećenjima u čistijim okruženjima kao što su elektronika ili kućanski uređaji. Potvrdite da uzorak vijaka odgovara okviru Prije naručivanja, provjerite odgovara li razmak rupa za 2 vijka, 3 vijka ili 4 vijka postojećem okviru ili kućištu, jer naknadno postavljanje drugačijeg uzorka vijaka na postojeću strukturu često košta više od jednostavnog određivanja ispravne prirubnice od samog početka.

Osnovne definicije i klasifikacije minijaturnih prijenosnih sustava U modernom preciznom mehaničkom dizajnu, minijaturizacija je postala glavni pokretač tehnološkog napretka. Od laganih motora za drone do preciznih ručnih medicinskih uređaja, minijaturni prijenosni sustavi imaju ulogu sličnu "živčanim završecima" u kritičnim funkcijama. Za razumijevanje ovog područja prvo je potrebno definirati granice između minijaturni ležajevi i mikro ležajevi . Tipično, ležajeve s vanjskim promjerom manjim od 9 mm i unutarnjim promjerom od 1 mm do 3 mm klasificiramo kao minijaturne ležajeve, dok se proizvodi s još manjim vanjskim promjerima ili oni koji se koriste u iznimno kompaktnim prostorima nazivaju "mikro ležajevi". Iako su te komponente sićušne, moraju izdržati složena dinamička opterećenja dok istovremeno osiguravaju iznimno visoku preciznost rotacije. Evolucija od mini ležajevi odražava ljudsku težnju za učinkovitošću prostora i optimizacijom energije. U ranim preciznim satnim mehanizmima, minijaturni ležajevi postigli su kvalitativni pomak u smanjenju gubitaka uslijed trenja smanjivanjem područja fizičkog kontakta. Danas, u ventilatorima za hlađenje velike brzine ili minijaturnim žiroskopima, oni osiguravaju preciznu kontrolu opreme kroz visoku radnu stabilnost. Za inženjere je ključno razumijevanje industrijskih stiarda za minijaturne ležajeve. Trenutno se glavno međunarodno ocjenjivanje veličine temelji na ISO i ABEC standardima, koji određuju ne samo vrijednosti unutarnjeg promjera, vanjskog promjera i širine, već također definiraju tolerancije rotacije. Standardizacija ne samo da smanjuje poteškoće dizajna i zamjene, već također omogućuje globalnu preciznu suradnju. Kako bi se intuitivno prikazale razlike u klasifikaciji ovih minijaturnih komponenti, sljedeća tablica prikazuje karakteristike njihovih glavnih tehničkih parametara: Vrsta ležaja Karakteristike tipične veličine (vanjski promjer) Temeljna polja primjene Karakteristike opterećenja Standardni minijaturni ležajevi 5 mm - 9 mm Motori za kućanstvo, fitness oprema Prvenstveno radijalno opterećenje Ultra-minijaturni ležajevi 2 mm - 4 mm Elektronička oprema, precizni instrumenti Malo opterećenje, velika brzina Precizni ležajevi 3 mm - 9 mm Medicinski uređaji, zrakoplovni modeli Visoka preciznost rotacije, niska buka Tijekom početne faze projektiranja, odstupanje od ovih standardnih veličina ne samo da povećava ciklus i troškove prilagođenog razvoja, već također može dovesti do preranog kvara ležaja zbog nerazumnog dizajna kanala za podmazivanje. Stoga upoznavanje s ovim klasifikacijama nije samo tehnički zahtjev, već prvi korak u osiguravanju dugotrajnog rada minijaturnih sustava. Detaljna analiza: Kuglični ležajevi i geometrijska raznolikost U srcu minijaturnih prijenosnih sustava, minijaturni kuglični ležajevi zauzimaju apsolutnu tržišnu poziciju zahvaljujući svojoj jedinstvenoj kotrljajućoj strukturi. Temeljna logika kugličnih ležajeva leži u postizanju trenja kotrljanja kroz točkasti kontakt, čime se uvelike smanjuje gubitak mehaničke energije. U strukturama s dubokim utorima, staza za trčanje je strojno obrađena u luk malo veći od polumjera kuglice koja se kotrlja. Ovaj dizajn omogućuje ležaju da izdrži radijalna opterećenja, dok u određenoj mjeri podnosi dvosmjerna aksijalna opterećenja. To je razlog zašto se tako široko primjenjuje na raznim minijaturnim rotirajućim dijelovima - dovoljno je "svestran". Međutim, na temelju razlika u scenarijima primjene, izveli smo razlike između mikro kuglični ležajevi i mini kuglični ležajevi . Prvi se više fokusira na smanjenje težine u ekstremnim prostorima i često se koristi za podršku preciznih enkodera ili senzora, gdje su zahtjevi za startni moment trenja izuzetno visoki. Potonji se više koristi za rukovanje mehaničkim vibracijama i često se nalazi u modelima s daljinskim upravljanjem ili malim pogonskim uređajima, gdje su strukturalna čvrstoća i razine brtvljenja prioritet. U prekograničnoj inženjerskoj suradnji, globalna interoperabilnost metrički minijaturni ležajevi je izuzetno visoka. U usporedbi s nemetričkim serijama, metrički dizajni često imaju superiornu prilagodljivost toleranciji pri usklađivanju promjera osovine. Sljedeća tablica uspoređuje radne karakteristike metričkih minijaturnih ležajeva u različitim stupnjevima preciznosti: Razina preciznosti (ABEC/ISO) Tipična granica radijalnog odstupanja Preporučeni scenariji primjene Karakteristike trenja podmazivanja P0 (opća ocjena) Relativno visoka Opća industrijska uporaba, DIY modeli Stabilan koeficijent trenja P5 (precizni stupanj) Strogo Ventilatori velike brzine, motori velike brzine Minimalna toplina trenja P4 (ultraprecizni stupanj) Ultimativno Medicinska oprema za skeniranje, laboratorijski gramofoni Iznimno nisko trenje, minimalan utjecaj toplinske ekspanzije Ovaj sustav klasifikacije temeljen na metričkim standardima omogućuje dizajnerima postizanje iterativnih poboljšanja performansi u malim prostorima jednostavnom promjenom stupnja preciznosti, a ne strukture. Bilo da se radi o konačnoj rotacijskoj brzini za motor ili zahtijevaju stroge razine buke za kućansku preciznu opremu, metrički minijaturni ležajevi pružaju najširi inženjerski "jezik". Ležajevi posebne konstrukcije: rješavanje složenih zahtjeva kretanja Kada jedan radijalni nosač ne može zadovoljiti složena dinamička okruženja, inženjeri se moraju okrenuti nosivim strukturama dizajniranim za specifična mehanička svojstva. "Posebni dizajni" minijaturnih ležajeva nisu samo promjene u geometrijskom obliku, već su namijenjeni za raspodjelu opterećenja, ograničavanje pomaka ili pojednostavljenje procesa sklapanja u malenim prostorima. Minijaturni kuglični ležajevi s dubokim utorima ostaju kamen temeljac ovog polja. Njihov radijus zakrivljenosti klizne staze malo je veći od radijusa čelične kuglice, što omogućuje ležaju da bude u idealnom kontaktnom stanju kada je podvrgnut čistoj radijalnoj sili. Ovaj dizajn je vrlo prikladan za velike brzine rotacije, a budući da mu je moment trenja mali, često se koristi u preciznim mikromotorima osjetljivim na energetsku učinkovitost. Kada se suočavate sa situacijama koje zahtijevaju precizno pozicioniranje i prisutnost aksijalnih opterećenja, minijaturni kutni ležajevi pokazati svoje prednosti. Za razliku od kugličnih ležajeva s dubokim utorima, njihove klizne staze unutarnjeg i vanjskog prstena imaju relativni pomak, posebno dizajnirane da izdrže jednosmjerna aksijalna opterećenja ili kombinirana opterećenja. Ovi se ležajevi obično koriste u paru, primjenjujući prednaprezanje kako bi se eliminirao aksijalni zazor i povećala krutost cijelog rotacijskog sustava. Za sile okomite na os, minijaturni potisni ležajevi pružiti namjensku aksijalnu potporu. Funkcioniraju poput malene "nosive brtve", učinkovito upravljajući pritiskom s kraja osovine. Osim toga, minijaturni ležajevi s prirubnicom vrlo su vrijedni u montaži. Njihov vanjski rub prstena ima izbočenu prirubnicu, što omogućuje da se ležaj postavi izravno na površinu rupe. Ovo eliminira potrebu za strojnom obradom složenih ureza u kućištu, uvelike pojednostavljujući konstrukcijski dizajn male opreme i osiguravajući aksijalnu stabilnost. Za pomoć pri donošenju inženjerskih odluka, sljedeća tablica uspoređuje mogućnosti rukovanja teretom ovih posebnih dizajna: Vrsta nosive konstrukcije Kapacitet radijalnog opterećenja Kapacitet aksijalne nosivosti Jednostavnost instalacije Osnovna inženjerska prednost Kuglični ležajevi s dubokim žljebovima Izvrsno Pošteno visoko Svestran, prilagođava se velikim brzinama Kutni kontaktni ležajevi Umjereno visoko Umjereno visoko rigidity, resists axial movement Minijaturni Thrust Bearings Vrlo nisko Ultimativno Niska Posvećen kontinuiranom aksijalnom pritisku Ležajevi s prirubnicom Izvrsno Pošteno Vrlo visoko Pojednostavljuje pozicioniranje kućišta, otporan je na bočno pomicanje Prilikom odabira ovih posebnih ležajeva mora se uzeti u obzir cjelokupna putanja gibanja sustava. Na primjer, ako oprema često doživljava aksijalne vibracije tijekom rada, odabir ležajeva s kutnim kontaktom ili kugličnih ležajeva s dubokim žljebovima s prirubnicom često značajno poboljšava ukupni životni vijek i pouzdanost više od jednostavnog traženja standarda više preciznosti. Razumno kombiniranje ovih struktura ključ je za postizanje učinkovite rotacije u minijaturnim sustavima. Primjena valjkaste tehnologije u minijaturnim poljima Dok kuglični ležajevi dominiraju u minijaturnim primjenama, sićušni valjkasti ležajevi često su najbolji izbor za inženjere kada se bave većim opterećenjima ili ekstremnim zahtjevima za krutošću prostora. Za razliku od točkastog kontakta kugličnih ležajeva, kotrljajući ležajevi raspoređuju opterećenja na šire područje preko linijskog kontakta. Ova geometrijska prednost omogućuje im nošenje većih tereta unutar manjih veličina. Minijaturni roller bearings obično dolaze u oblicima kao što su cilindrični valjci, igličasti valjci i konusni valjci. U iznimno ograničenim prostorima, kao što su izlazna vratila minijaturnih mjenjača ili malih aktuatora, igličasti valjkasti ležajevi postaju glavni izbor za uštedu prostora u okruženjima s velikim opterećenjem zbog svoje iznimno male visine poprečnog presjeka. Međutim, dizajn minijaturnih valjkastih ležajeva također se suočava s neizbježnim inženjerskim ograničenjima. Zbog karakteristike kontakta linije lako dolazi do koncentracije naprezanja na krajevima valjaka. Nadalje, tijekom velike brzine rotacije, relativna brzina klizanja između valjaka i klizne staze puno je veća nego kod kugličnih ležajeva, što dovodi do povećane topline trenja, što nameće gotovo zahtjevne zahtjeve za integritet filma ulja za podmazivanje. Kako bi se osigurao stabilan rad minijaturnih valjaka pri velikim brzinama, strukturna optimizacija kaveza srž je dizajna. Kavez ne samo da osigurava položaj valjaka, već i vodi mazivo unutar sićušnih razmaka, smanjujući "iskrivljeno" trošenje uzrokovano naginjanjem kotrljajućeg elementa. Slijedi usporedba performansi valjkastih ležajeva i kugličnih ležajeva u minijaturnim okruženjima primjene: Dimenzija izvedbe Minijaturni Roller Bearings Minijaturni Ball Bearings Kapacitet radijalnog opterećenja visoko (Line contact) Umjereno (Point contact) Ograničenje brzine Niskaer (Higher frictional heat) Izuzetno visoka (niža toplina trenja) Upotreba prostora (poprečni presjek) Ekstremno nizak (tip igle) Umjereno Kapacitet aksijalne nosivosti Gotovo nula (osim ako nema posebne strukture) Umjereno Osjetljivost na neusklađenost visoko Niskaer Najbolji inženjerski primjeri iz prakse: Prilikom odabira tehnologije valjaka potrebno je pažljivo procijeniti uvjete rada opreme. Ako se sustav treba nositi s visokofrekventnim, intenzivnim radijalnim udarima, a brzina je unutar kontroliranog raspona, trajnost minijaturnih valjkastih ležajeva daleko premašuje izdržljivost kugličnih ležajeva. Nasuprot tome, za precizne motore koji teže niskom startnom momentu i visokoj stabilnosti, izbjegavajte valjkaste strukture i koristite kuglične ležajeve s dubokim utorima. Za minijaturne valjkaste ležajeve, izbor uljnog filma određuje gornju granicu njihovog vijeka trajanja; preporučuje se uvođenje prisilnog podmazivanja ili visoko ciljanih rješenja za punjenje mašću tijekom faze projektiranja kako bi se podnijeli visoki lokalni tlak uzrokovan kontaktom cjevovoda. Precizna proizvodnja i odabir materijala visokih performansi U području minijaturnog prijenosa, gornja granica performansi ležaja često se određuje kombinacijom znanosti o materijalima i proizvodnih procesa. Kako se aplikacije šire u ekstremna okruženja (kao što su vakuum, ultra niske temperature i korozivni uvjeti), minijaturni keramički ležajevi sve više ulaze u mainstream. Silicij nitrid (Si3N4) kao materijal jezgre ima gustoću samo 40% od čelika, što znači da značajno smanjuje centrifugalnu silu tijekom rada pri velikim brzinama, čime dramatično povećava ograničenje brzine ležaja. Nadalje, svojstvena električna izolacija keramičkog materijala učinkovito izbjegava probleme električne erozije u minijaturnim motorima. Međutim, ključ za određivanje kvalitete konačnog proizvoda leži u kontroli proizvodne tolerancije precizni minijaturni ležajevi . U svijetu mikrometara, zaobljenost unutarnjeg i vanjskog prstena, hrapavost površine trkaće staze i konzistentnost dimenzija kotrljajućih elemenata izravno određuju razinu buke i životni vijek opreme. Proces obrade za mikro minijaturni ležajevi je izuzetno složen. To uključuje ne samo mikro-strojnu obradu, tokarenje i brušenje, već i niz posebnih kontrolnih procesa kao što su ultrazvučno čišćenje i montaža u čistim sobama. Bilo koja mikroskopska prašina ili metalni ostaci unutar ležaja mogu postati "okidač" za kvar. Stoga je sustav kontrole kvalitete za minijaturni precizni ležajevi obično uključuje potpuno automatizirani laserski pregled i mjerenje ubrzanja vibracija kako bi se uklonili i najmanji nedostaci obrade. Kako bismo bolje razumjeli doprinos različitih materijala i proizvodnih stupnjeva učinku, sljedeća tablica uspoređuje svojstva materijala i utjecaj preciznosti na učinak ležaja: Ključni parametri Kromirani čelik (standardno) Potpuna keramika (silicijev nitrid) Hibridna keramika (keramička kugla s čeličnim prstenom) Gustoća visoko Niska (Lightweight) Umjereno Toplinska ekspanzija visoko Niska (Resists deformation) Umjereno Električna izolacija Nijedan Izvrsno dobro Ovisnost o podmazivanju visoko Niska (Can run dry) Umjereno Tipično okruženje Opća industrija Zrakoplovstvo/ekstremna okruženja visoko-speed Motors/High-performance Rotors U praktičnom odabiru ne može se jednostavno pretpostaviti da je keramički materijal "glavni ključ". Dok keramički ležajevi imaju apsolutnu prednost u brzini i otpornosti na kemikalije, precizni čelični ležajevi pokazuju bolju žilavost i otpornost na udarce. Ako vaše okruženje primjene uključuje česte start-stop udare, čak i u scenarijima visokih performansi, hibridna keramička struktura često je najbolja ravnoteža između cijene i životnog vijeka. Dodatno, stupnjevi preciznosti proizvodnje (npr. ABEC 5 u odnosu na ABEC 7) imaju značajne razlike u performansama u minijaturnim aplikacijama. Ležajevi razreda ABEC 5 prikladni su za veliku većinu scenarija precizne kontrole brzine, dok ležajevi razreda ABEC 7 ili višeg znače manje amplitude vibracija i veću rotacijsku konzistentnost, što je kritično u preciznim optičkim instrumentima ili opremi za senzore visoke frekvencije vibracija. Odabir odgovarajućeg stupnja ležaja u biti je "prilagodba" granice performansi za radno okruženje opreme. Najbolje prakse za instalaciju, podmazivanje i rješavanje problema Čak i s vrhunskim preciznim ležajevima, izvedba će biti ozbiljno ugrožena ako metode ugradnje i održavanja nisu odgovarajuće. U području minijaturnog prijenosa, "preciznost" se ne odražava samo u proizvodnji, već iu poštivanju okruženja instalacije. Čistoća je spas: Zazor minijaturnih ležajeva često je samo nekoliko mikrometara. Ako na mjestu ugradnje postoje čestice prašine ili metala nevidljive golim okom, one će se izravno ugraditi u kanal, što dovodi do preranog trošenja. Radnje se moraju izvoditi u suhom, čistom, kontroliranom okruženju (kao što je čisti radni stol). Nemojte prerano uklanjati zapečaćenu ambalažu ležaja kako biste spriječili ulazak onečišćenja. Ključne metode instalacije: Izravno udaranje u čeonu površinu unutarnjeg ili vanjskog prstena ležaja je strogo zabranjeno, jer će to uzrokovati udubljenja na stazi za kotrljanje. Treba upotrijebiti namjensku čahuru kako bi se osigurala jednolika sila na licu prstena koji se postavlja na smetnje. Ako uvjeti dopuštaju, može se koristiti metoda toplinske montaže (lagano zagrijavanje ležaja na oko 80°C kako bi se proširio radi lakše ugradnje na osovinu). Međutim, s minijaturnim ležajevima, vrijeme zagrijavanja mora biti strogo kontrolirano kako bi se spriječilo mijenjanje stanja toplinske obrade materijala ili oštećenje plastičnog kaveza. "Zlatna ravnoteža" podmazivanja: Prekomjerno punjenje mašću jedan je od najčešćih uzroka oštećenja minijaturnih ležajeva. U okruženjima velikih brzina, previše masti stvara intenzivno trenje pri miješanju, što dovodi do abnormalnog porasta temperature i kvarenja maziva. Općenito, količinu punjenja u minijaturnom ležaju treba kontrolirati između jedne trećine i jedne polovice unutarnjeg prostora. Usporedba strategija podmazivanja za različite scenarije primjene: Vrsta podmazivanja Primjenjivi uvjeti Prednosti Ograničenja Lagano mineralno ulje Vrlo velika brzina, malo opterećenje Izuzetno nizak otpor, dobro odvođenje topline Kratko trajanje, lako curi Sintetička mast za visoke temperature Srednje velika brzina, dugo trajanje Snažno prianjanje, dug vijek trajanja visokoer starting resistance Čvrsto podmazivanje (MoS2) Vakuum, ekstremne promjene temperature Nema isparavanja, ne kontaminira Ograničen vijek trajanja, manja nosivost Kratki vodič za rješavanje problema: Ako dođe do abnormalnosti tijekom rada ležaja, uzrok kvara može se prvo procijeniti prema sljedećim karakteristikama: Povećana buka: Obično uzrokovano neuspjehom podmazivanja ili ljuštenjem zbog sitnih stranih čestica u kanalu. Provjerite je li brtva labava. Visoka temperatura: Prije svega provjerite ima li prekomjernog punjenja mašću ili pretijesnog ugradbenog prianjanja (potpuno eliminiran zazor). Gruba rotacija: Provjerite ima li struganja istrošenosti ili je li rupa kućišta uzrokovala deformaciju unutarnjeg prstena zbog pogrešaka u obradi. Upamtite, kvarovi minijaturnih ležajeva često nisu posljedica kvalitete samog ležaja, već zato što tolerancije spojenih dijelova (osovine ili kućišta) nisu pravilno projektirane. Redovito praćenje porasta temperature i učestalosti vibracija često može otkriti probleme prije nego što ležaj potpuno otkaže. Često postavljana pitanja (FAQ) P1: Kako razlikovati duboke utore i kutne kontaktne strukture u minijaturnim ležajevima? Vizualno, ramena unutarnjeg i vanjskog prstena kugličnog ležaja s dubokim utorima su simetrična i mogu podnijeti dvosmjerna aksijalna opterećenja. Nasuprot tome, ramena ležaja s kutnim dodirom obično su asimetrična (jedan visok, jedan nisko), što nalaže da može izdržati samo jednosmjerna aksijalna opterećenja. Ako odaberete pogrešnu orijentaciju u uređaju, ležaj će se brzo pokvariti jer točka opterećenja premašuje kliznu stazu. P2: Jesu li keramički materijali uvijek bolji od čelika pri odabiru minijaturnih ležajeva? Nije nužno. Dok kuglice od silicij nitrida imaju izvrsnu otpornost na trošenje i ograničenja brzine, razlika u tvrdoći između keramičkih kuglica i metalnih žlijebova može uzrokovati plastičnu deformaciju žlijebova pod jakim udarom. Ako tražite veliku brzinu i izolaciju, odaberite keramiku; ako tražite ekonomičnost i otpornost na udarce, visokokvalitetni kromirani čelik ostaje mainstream u industriji. P3: Zašto moja minijaturna oprema proizvodi buku ubrzo nakon rada? U velikoj većini slučajeva radi se o problemu podmazivanja ili kontaminaciji. Preporuča se provjeriti je li brtveni prsten zgnječen tijekom ugradnje. Osim toga, ako je tolerancija pristajanja između osovine i unutarnjeg provrta ležaja preuska, izvorni maleni zazor bit će "zgnječen", prisiljavajući kuglice da klize umjesto da se kotrljaju, što će rezultirati zviždanjem. P4: Mogu li se metrički i imperijalni minijaturni ležajevi međusobno zamijeniti? Ne. Sustavi veličina za metričke (npr. ISO standard) i imperijalne (npr. ležajevi R-serije) potpuno su različiti. Čak i ako vrijednosti izgledaju slično, njihove kombinacije unutarnjeg promjera, vanjskog promjera i širine često se razlikuju. Prisilna izmjena će dovesti do labavih spojeva ili nemogućnosti sastavljanja. Moraju se odrediti mjerila dizajna. P5: Koje su posebne mjere opreza za ugradnju prirubničkih ležajeva? Rubnica je površina za pozicioniranje; pobrinite se da savršeno pristaje uz čeonu površinu kućišta tijekom instalacije. Ako je površina prirubnice izložena neravnomjernoj sili zbog naginjanja tijekom prešanja, vrlo je lako izazvati lom na spoju između prirubnice i vanjskog prstena. Korištenje alata za prešanje s ravnom površinom može učinkovito smanjiti takve rizike. P6: Kako treba kontrolirati prednaprezanje minijaturnih ležajeva? U sustavima koji zahtijevaju visoku preciznost rotacije, potrebno je prednaprezanje, koje se obično postiže podložnim pločicama valovitih opruga ili podmetačima za podešavanje. Ako je predopterećenje previsoko, povećava se toplina trenja; ako je preniska, vibracije sustava se ne mogu potisnuti. Preporuča se uzeti u obzir koeficijent toplinskog širenja uređaja tijekom rada i ostaviti malu marginu slobodnog prostora.
