Mali ležajevi: Analiza ključnih komponenti u preciznoj proizvodnji

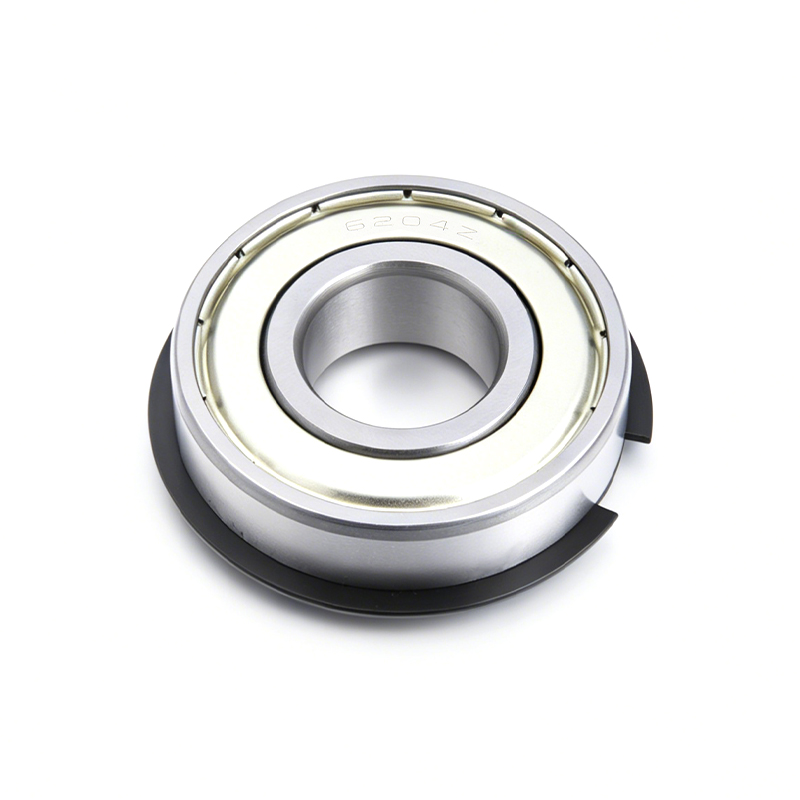

U terminologiji proizvodnje, a ležaj malih dimenzija općenito se odnosi na kotrljajuće ležajeve vanjskog promjera ispod 30 milimetara, a u mnogim katalozima klasifikacija se dodatno sužava na ležajeve s provrtom ispod 10 milimetara. Ispod tog praga, inženjeri često koriste izraz minijaturni ležaj, a ispod otprilike 3 milimetra vanjskog promjera, primjenjuje se izraz instrumentalni ležaj ili mikro ležaj.

Razlika je važna jer se fizika kotrljajućeg kontakta mijenja u maloj mjeri. Površinski nedostaci koji bi bili nevažni na ležaju od 100 milimetara postaju proporcionalno značajni na ležaju od 5 milimetara. Ogrebotina dubine od 0,3 mikrona je pogreška zaokruživanja na velikom industrijskom ležaju, ali na minijaturnom kanalu ležaja može mjerljivo skratiti vijek trajanja od zamora. Zbog toga je proizvodnja ležajeva male veličine bliža proizvodnji preciznih instrumenata nego teškoj industrijskoj strojnoj obradi.

Drugi način razumijevanja klase veličine je kroz omjer između debljine stijenke i opterećenja. Veliki industrijski ležaj ima izdašnu debljinu stjenke prstena u odnosu na opterećenja koja nosi, što čeliku daje prostora za apsorbiranje manjih varijacija proizvodnje bez mjerljivog učinka na točnost rada. Mali ležaj ima relativno tanke prstenove, tako da se svaka varijacija u toplinskoj obradi, pritisku mljevenja ili čistoći sirovog materijala pojavljuje izravno u gotovom dijelu. Inženjeri koji prijeđu s projektiranja s velikim ležajevima na projektiranje s malim ležajevima često moraju ponovno razmisliti o pretpostavkama o prihvatljivoj varijanci, jer tolerancije koje su se prije tretirale kao pozadinska buka postaju primarne varijable dizajna.

Ležajevi male veličine također su neobični po tome što je njihova kataloška cijena loš pokazatelj inženjerske vrijednosti. Minijaturni ležaj koji košta nekoliko dolara može biti jedina komponenta koja određuje hoće li cijeli kirurški instrument proći kalibraciju, dok puno veći i skuplji ležaj negdje drugdje u istom uređaju može imati daleko manje zahtjevne zahtjeve tolerancije. Zbog toga se timovima za nabavu u preciznoj proizvodnji savjetuje da male ležajeve prvo specificiraju prema zahtjevu izvedbe, a zatim prema jediničnoj cijeni.

Dva sustava ocjenjivanja dominiraju specifikacijama ležajeva malih dimenzija: ABEC ljestvica koja se široko koristi u Sjevernoj Americi i ISO 492 klase tolerancije koje se koriste međunarodno. Ležajevi oba razreda prema tome koliko se preciznost dimenzija i točnost rada kontroliraju tijekom proizvodnje. Veći brojevi ukazuju na stroža odstupanja, a skok između stupnjeva nije linearan. Prelazak s ABEC 5 na ABEC 7 može značiti smanjenje odstupanja zaobljenosti staze otprilike na pola.

Odabir ocjene uvijek bi se trebao pratiti unatrag do određenog proračuna u okolnom sklopu, a ne prema navici. Mjenjač koji samo treba glatko prenositi okretni moment pri umjerenoj brzini rijetko ima koristi od plaćanja tolerancije ABEC 9, budući da će sama mreža zupčanika unijeti više pozicionih pogrešaka nego što to čini ležaj. Nasuprot tome, glava za optičko skeniranje ili žiroskop nemaju gotovo nikakav proračun tolerancije koji bi ležaj mogao potrošiti, tako da bi navođenje bilo čega ispod ABEC 7 jamčilo neuspješan dizajn od samog početka. Usklađivanje stupnja sa stvarnim zahtjevima, umjesto postavljanja na najvišu dostupnu klasu, jedna je od najčešćih odluka o uštedi troškova koje su dostupne inženjeru dizajnu koji radi s malim ležajevima.

Također je vrijedno napomenuti da stupanj tolerancije pokriva dimenzijsku točnost i točnost rada, ali ne nužno i unutarnji zazor, površinsku obradu utora za stazu ili buku. Dva ležaja izrađena prema istom stupnju ABEC od različitih proizvođača mogu se ponašati različito pod opterećenjem jer su klasa unutarnjeg zazora, stupanj kuglice i dizajn kaveza navedeni odvojeno. Potpuna specifikacija malog ležaja stoga navodi stupanj tolerancije uz klasu unutarnjeg zazora, obično izraženu kao C2 do C5, i ocjenu kuglice, obično izraženu na G ljestvici gdje niži broj označava okrugliju kuglicu preciznije veličine.

Proizvodnja ležaja male veličine prema tolerancijama preciznog stupnja uključuje daleko veću kontrolu procesa nego što bi sugerirala njegova fizička veličina. Slijed u nastavku odražava opći tijek rada koji se koristi kod većine proizvođača preciznih ležajeva, iako se točni koraci razlikuju ovisno o liniji proizvoda i internom sustavu kvalitete.

U medicinskim uređajima, ležajevi male veličine podržavaju kirurške bušilice, zubarske nasadnike i mehanizme pumpi za infuziju, gdje su istovremeno potrebni i točnost dimenzija i biokompatibilni materijali. U robotici, harmonijski pogonski stupnjevi zupčanika i zglobni moduli oslanjaju se na parove ležaja s kutnim kontaktom kako bi se uklonio zazor, a da pritom ostane kompaktno kućište zgloba. U optici i obradi slike, mali ležajevi pokreću mehanizme fokusa objektiva i zrcala za skeniranje, gdje čak i nekoliko mikrona odstupanja može vidljivo smanjiti oštrinu slike. Oprema za rukovanje poluvodičima koristi keramičke hibridne male ležajeve posebno zato što bi standardni čelični ležajevi unijeli kontaminaciju česticama u proces čiste sobe.

Zrakoplovni aktuatori koriste male ležajeve unutar pogonskih mehanizama zakrilaca i letvica, površina za upravljanje letom i kardanskih sklopova kamere postavljenih na bespilotne letjelice i satelite, gdje kombinirani zahtjev za malom težinom, radom u širokom temperaturnom rasponu i dugim radnim vijekom bez nadzora sužava izbor materijala na prstenove od visokokvalitetnog nehrđajućeg čelika ili titanijske legure. Proizvođači potrošačke elektronike koriste minijaturne ležajeve unutar modula autofokusa kamere, vretena pogona tvrdog diska i male ventilatore za hlađenje, aplikacije gdje je pritisak jedinične cijene visok, ali je i dalje potrebna minimalna točnost rada kako bi se izbjegla zvučna buka ili vibracija u ručnom ili stolnom uređaju.

Jedinična cijena za ležaj male veličine ovisi prvenstveno o stupnju tolerancije, materijalu i obujmu proizvodnje. Prijelaz sa standardnog ležaja od kromiranog čelika na ekvivalent od nehrđajućeg ili keramičkog hibrida može znatno povećati jediničnu cijenu, a prelazak sa srednjeg stupnja tolerancije na ležaj za instrumente dodaje daljnje povećanje zbog dodatnih koraka brušenja, sortiranja i pregleda. Međutim, jedinična cijena je samo jedna komponenta ukupnog troška u kontekstu precizne proizvodnje.

Veći pokretač troškova često je nizvodno. Ležaj koji je specificiran ispod potrebne razine preciznosti može uzrokovati neuspjeh cijelog podsklopa na konačnoj kalibraciji, stvarajući trošak prerade koji daleko premašuje bilo kakvu uštedu na samom ležaju. U proizvodnji medicinskih uređaja, jedna nesukladnost povezana s ležajem otkrivena kasno u proizvodnji može pokrenuti potpunu istragu kvalitete serije. Iz tog razloga proizvođači preciznih ležajeva općenito gledaju na izbor malih ležajeva prvo kao na odluku o pouzdanosti, a zatim kao na odluku o kupnji, a mnogi održavaju odobrene popise dobavljača posebno kako bi izbjegli varijabilnost između nominalno ekvivalentnih dijelova iz različitih izvora.

Ukupni trošak vlasništva također ovisi o servisnom intervalu. Trajno zabrtvljeni minijaturni ležaj s dugotrajnim mazivom može unaprijed koštati više od otvorenog ležaja koji zahtijeva povremeno ponovno podmazivanje, ali ako je sklop nedostupan nakon završne montaže, kao što je uobičajeno kod zapečaćenih medicinskih uređaja ili zapečaćene potrošačke elektronike, zabrtvljeni ležaj je jedina opcija koja izbjegava skupi ciklus rastavljanja kasnije u životnom vijeku proizvoda.

Potražnja za ležajevima male veličine usko je pratila rast minimalno invazivnih medicinskih uređaja, kolaborativne robotike i kompaktne potrošačke elektronike. Analize industrije koje pokrivaju segment minijaturnih i malih ležajeva dosljedno su ukazivale na složenu godišnju stopu rasta u srednjim jednoznamenkastim znamenkama tijekom tekućeg desetljeća, s krajnjim tržištima medicine i robotike koji rastu brže od prosjeka segmenta jer oba polja nastavljaju smanjivati ​​otiske uređaja dok istodobno podižu zahtjeve za performansama.

Drugi trend je postupni pomak prema keramičkoj hibridnoj konstrukciji u malim ležajevima za opremu za proizvodnju poluvodiča i elektronike, vođen potrebom za uklanjanjem stvaranja metalnih čestica i smanjenjem električne vodljivosti kroz ležaj. Treći trend je povećana upotreba prethodno premazanih sustava podmazivanja koji ne zahtijevaju održavanje, budući da su mnogi mali ležajevi trajno zabrtvljeni i ne mogu se ponovno podmazati nakon postavljanja.

Regionalni obrasci ponude također se mijenjaju. Značajan udio globalne proizvodnje ležajeva malih dimenzija i dalje je koncentriran među malim brojem etabliranih proizvođača u Japanu, Njemačkoj, Švicarskoj i Sjedinjenim Državama, posebno u najvišim stupnjevima preciznosti gdje kontrola procesa i infrastruktura inspekcije predstavljaju značajnu prepreku ulasku. U isto vrijeme, proizvođači u drugim regijama su proširili kapacitete za male ležajeve srednje tolerancije namijenjene potrošačkoj elektronici i općoj industrijskoj automatizaciji, gdje je konkurentnost troškova važnija od točnosti stupnja instrumenta. Kupci koji nabavljaju male ležajeve za medicinske ili svemirske primjene obično nastavljaju navoditi utvrđene precizne proizvođače bez obzira na razliku u jediničnom trošku, jer kvalifikacija dobavljača i zahtjevi za sljedivost u tim industrijama ograničavaju skup prihvatljivih izvora.
