Ležajevi s prirubnicom u odnosu na standardne ležajeve: Koje probleme dizajn prirubnice zapravo rješava?

Izravan odgovor: prirubnice rješavaju aksijalno pozicioniranje i pojednostavljuju montažu bez dodatnog hardvera

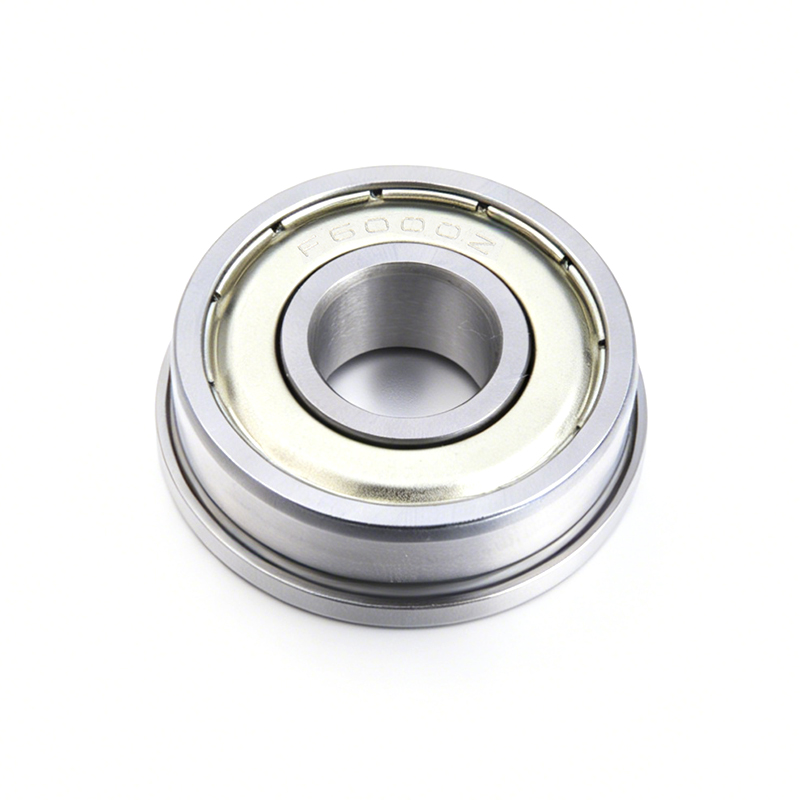

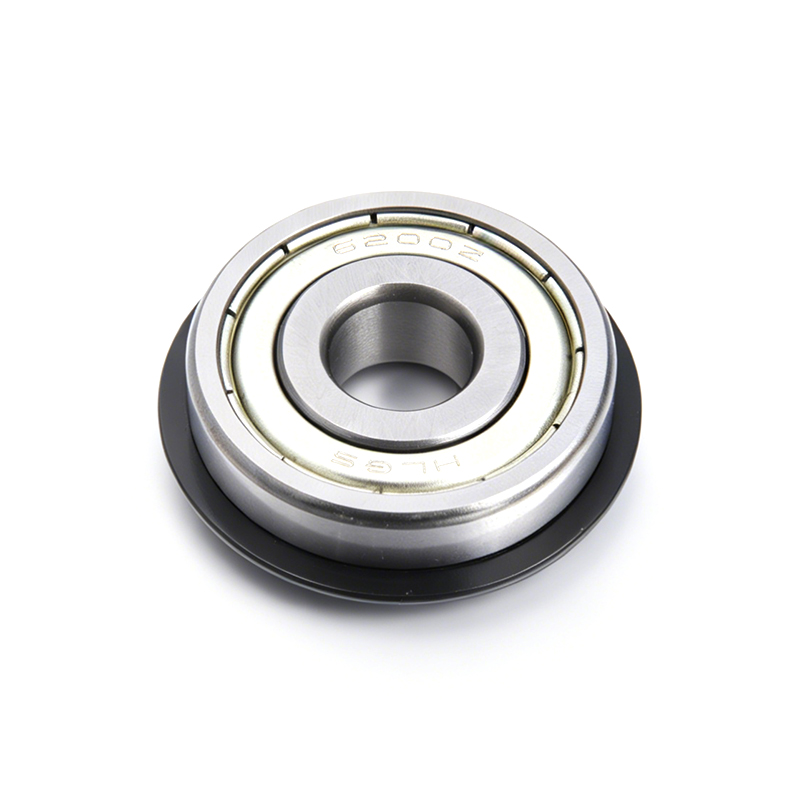

A prirubnički ležaj je standardni kuglični ili valjkasti ležaj s integriranim prstenom (prirubnicom) koji se proteže od vanjskog prstena. Primarna zadaća prirubnice je aksijalno lociranje ležaja unutar provrta kućišta , sprječavajući njegovo klizanje kroz ili pomicanje duž osovine tijekom rada — problem koji standardni ležajevi bez prirubnice inače moraju riješiti upotrebom pričvrsnih prstenova, ramenih stepenica strojno ugrađenih u kućište ili odstojnika i sigurnosnih matica.

U praktičnom smislu, to znači da ležajevi s prirubnicom smanjuju broj komponenti potrebnih u sklopu, pojednostavljuju zahtjeve strojne obrade za kućište i čine poravnanje ponovljivijim u proizvodnim serijama. U aplikacijama kao što su transportni valjci, mehanizmi pisača i mala kućišta motora, prebacivanje sa standardnog ležaja plus sklop za držanje na ležaj s jednom prirubnicom može smanjite broj dijelova u tom dijelu sklopa za 2-4 komponente . Ostatak ovog članka razlaže točno koje probleme rješava projektiranje prirubnice, gdje ne zadovoljava i kako se odlučiti između prirubničkih i standardnih ležajeva za određenu primjenu.

Problem 1: Aksijalno pozicioniranje bez dodatnog hardvera

Najizravniji problem koji dizajn prirubnice rješava je držanje ležaja u fiksnom aksijalnom položaju u odnosu na kućište, bez oslanjanja na zasebne komponente za zadržavanje.

Kako standardni ležajevi rješavaju ovaj problem

Sa standardnim (bez prirubnice) ležajem, vanjski prsten je običan cilindar, što znači da ga ništa ne sprječava da klizi duž osi provrta pod vibracijskim ili potisnim opterećenjem. Dizajneri to obično rješavaju strojno obrađenim ramenom u kućištu s jedne strane i pričvrsnim prstenom, uskočnim prstenom ili završnom kapom s druge strane. Svako od ovih rješenja zahtijeva dodatnu preciznost obrade i korake montaže.

Kako prirubnica to izravno rješava

Obujmica ležaja s prirubnicom u ravnini je s prednjom stranom provrta kućišta, djelujući kao vlastiti graničnik. To znači da je kućištu potreban samo ravan provrt bez ramena, a ne stepenasti — znatno jednostavniju i jeftiniju operaciju strojne obrade , posebno u kućištima s tankim stijenkama kao što su nosači od lima ili plastične komponente brizgane ubrizgavanjem, gdje je obrada preciznog unutarnjeg ruba teška ili nemoguća.

Problem 2: Ugradnja u tanke ili mekane materijale kućišta

Standardni ležajevi ovise o određenoj debljini stjenke kućišta i krutosti materijala kako bi održali sigurno utiskivanje. Prirubnice se odnose na slučajeve u kojima se ova pretpostavka razbija.

Zašto su tanka kućišta problematična za standardne ležajeve

U primjenama u kojima se koriste kućišta od tankog lima, plastike ili aluminija — što je uobičajeno u potrošačkoj elektronici, malim kućanskim aparatima i lakim strojevima — standardni ležaj se u potpunosti oslanja na interferentni spoj između vanjskog prstena i provrta. Ako je stijenka kućišta pretanka ili materijal premekan, ovaj spoj može popustiti s vremenom zbog vibracija, termičkih ciklusa ili ponovljenih ciklusa opterećenja, dopuštajući ležaju da se probije iz svoje pozicije.

Kako prirubnica kompenzira

Budući da prirubnica naliježe izravno na prednju stranu kućišta (koja se često učvršćuje montažnim vijcima kroz rupe na prirubnici, u slučaju kućišta s prirubnicom), ne oslanja se samo na smetnju da ostane na mjestu. Zbog toga su prirubnički ležajevi posebno prikladni plastična kućišta i nosači od žigosanog lima , gdje bi standardni ležaj za prešanje mogao olabaviti unutar relativno kratkog životnog vijeka.

Problem 3: Pojednostavljenje sklapanja i smanjenje broja dijelova

Osim mehaničke funkcije, dizajn prirubnice ima izravan utjecaj na učinkovitost proizvodnje i rad na montaži.

Manje komponenti za izvor i zalihu

Standardni sklop ležaja koji zahtijeva aksijalno zadržavanje možda će trebati pričvrsni prsten, odgovarajući utor strojno urezan u osovinu ili provrt, i eventualno razmaknicu — od kojih je svaki zaseban broj dijela za nabavu, pregled i skladištenje. Prirubnički ležaj objedinjuje to u jednu komponentu, koja smanjuje složenost popisa materijala i smanjuje rizik od grešaka u sklapanju zbog nedostatka ili neusklađenog hardvera.

Brži protok montažne trake

U proizvodnji velike količine, svaki dodatni korak pričvršćivanja dodaje vrijeme ciklusa. Zamjena ugradnje sigurnosnog prstena u više koraka s jednim umetanjem (ili umetanjem plus nekoliko vijaka) može smanjiti mjerljivo vrijeme svakog ciklusa sastavljanja — razlika koja se značajno povećava tijekom proizvodnih serija u desecima ili stotinama tisuća jedinica.

Problem 4: Održavanje poravnanja u sustavima s više ležajeva

Sustavi s višestrukim ležajevima koji podupiru jednu osovinu — uobičajeni u sustavima transportera, valjcima pisača i sklopovima linearnog gibanja — suočavaju se s posebnim izazovom poravnanja koji dizajn prirubnice pomaže riješiti.

Problem poravnanja u potpori s više točaka

Kada je osovina poduprta u dvije ili više točaka, čak i mala odstupanja u aksijalnom položaju na svakom mjestu ležaja mogu dovesti do neusklađenosti, što dovodi do neravnomjerne raspodjele opterećenja i preranog trošenja. Standardni ležajevi u potpunosti ovise o točnosti obrade kućišta kako bi se održao dosljedan aksijalni položaj na više točaka ugradnje.

Kako prirubnice poboljšavaju ponovljivost

Budući da površina prirubnice pruža dosljednu, samolocirajuću referentnu površinu, prirubnički ležajevi poboljšati ponovljivost položaja na više točaka ugradnje bez potrebe da svaki provrt kućišta bude strojno obrađen na istu usku toleranciju koja bi bila potrebna za konstrukciju s ramenima. Ovo je glavni razlog zašto su jedinice s prirubnicama uobičajene u modularnim transportnim sustavima, gdje su identične ležajne jedinice instalirane na mnogim stanicama duž linije.

Gdje dizajn prirubnice ne pomaže (a može čak biti i nedostatak)

Ležajevi s prirubnicom nisu univerzalna nadogradnja u odnosu na standardne ležajeve. Razumijevanje njihovih ograničenja jednako je važno kao i razumijevanje njihovih prednosti.

Povećani radijalni otisak

Sama prirubnica dodaje materijal izvan promjera vanjskog prstena, što znači da prirubnički ležaj zauzima više radijalnog prostora od ekvivalentnog standardnog ležaja. U primjenama gdje je prostor tijesno ograničen - minijaturni uređaji, kompaktni zupčanici ili ugniježđeni sklopovi - ovo je dodalo trag mogu u potpunosti isključiti dizajne s prirubnicom , čak i tamo gdje bi prednost aksijalnog pozicioniranja inače bila korisna.

Smanjena nosivost na spoju prirubnice

Ovisno o debljini prirubnice i materijalu, sama prirubnica ima manju toleranciju opterećenja od glavne nosive strukture. U primjenama s velikim potisnim opterećenjem, oslanjanje samo na prirubnicu da apsorbira ponovljena teška aksijalna opterećenja može dovesti do deformacije prirubnice ili pucanja tijekom vremena — što znači da su prirubnički ležajevi najprikladniji za pozicioniranje i zadržavanje laganog do umjerenog potiska, a ne kao zamjena za namjenski potisni ležaj u scenarijima velikog opterećenja.

Viši jedinični trošak

Ležajevi s prirubnicom obično koštaju 10–25% više od ekvivalentnog standardnog ležaja iste veličine i stupnja, zbog dodatnog materijala i strojne obrade koji su uključeni u oblikovanje prirubnice. Za primjene u kojima se aksijalno zadržavanje može postići jeftino kroz dizajn kućišta (kao što su kućišta od tlačno lijevanog metala gdje je rame lako ugraditi), standardni ležaj uparen s jednostavnom značajkom zadržavanja može biti ekonomičniji izbor.

Ležajevi s prirubnicom u odnosu na standardne: usporedna usporedba

Tablica u nastavku sažima temeljne ustupke o kojima je bilo riječi kako bi se razjasnilo koja opcija bolje odgovara danom scenariju dizajna.

Uobičajene vrste prirubnica i za što su dizajnirane

Nisu svi ležajevi s prirubnicom isti — različite konfiguracije prirubnice rješavaju malo drugačije probleme ugradnje.

Puna prirubnica

Puna prirubnica proteže se u cijelosti oko opsega ležaja, pružajući maksimalnu aksijalnu površinu za zadržavanje. Ova vrsta je uobičajena u primjenama s kontinuiranim vibracijama, kao što su kotači skejtborda i mali pokretni valjci, gdje je dosljedan, sveobuhvatni kontakt s površinom kućišta koristan.

Prirubnica s prorezima (slomljena).

Prirubnica s prorezima ima male otvore ili zareze urezane u prsten prirubnice, često kako bi se omogućilo lijepljenje ljepila ili dodatne mase za zadržavanje kroz prirubnicu u kućište. Ova se varijanta koristi kada se samo mehaničko pristajanje ne smatra potpuno pouzdanim, kao što je slučaj kod neke industrijske opreme s visokim vibracijama.

Kućište s prirubnicom

Umjesto prirubnice na samom ležaju, neki dizajni koriste odvojeni jastuk s prirubnicom ili jedinicu prirubnice u kojoj se nalazi standardni umetak ležaja. Oni obično uključuju montažne rupe za izravno pričvršćivanje na okvir ili zid, rješavajući drugačiji problem: potpuno eliminirajući potrebu za strojno obrađenim provrtom , što je uobičajeno u poljoprivrednoj opremi i opremi za rukovanje materijalima gdje je površinska montaža praktičnija od montaže u provrt.

Okvir za odlučivanje: Kada odabrati prirubnicu umjesto standardne

Objedinjujući gore navedene čimbenike, sljedeći okvir pomaže odrediti koja vrsta ležaja bolje odgovara određenom scenariju dizajna.

1. Odaberite prirubničke ležajeve kada : kućište je tankih stijenki, plastično ili teško obradivo s ramenom; kada aksijalno pozicioniranje treba biti ponovljivo na više točaka ugradnje; ili kada je smanjenje broja dijelova i vremena sastavljanja prioritet
2. Odaberite standardne ležajeve kada : radijalni prostor je čvrsto ograničen; kućište se može lako i precizno obraditi s ramenom; ili primjena uključuje teška, trajna potisna opterećenja s kojima se bolje nosi namjenski sklop potisnog ležaja
3. Razmotrite kućište s prirubnicom kada je površinska montaža na okvir ili zid praktičnija od montaže unutar rupe, kao što je poljoprivredna ili pokretna oprema

Konačni sažetak

Dizajn prirubnice rješava specifičan i dobro definiran skup problema: aksijalno pozicioniranje bez dodatnog hardvera, pouzdana montaža u tankim ili mekim materijalima kućišta, smanjeni broj dijelova i složenost montaže te poboljšana ponovljivost poravnanja u sustavima s više ležajeva. Ove prednosti dolaze po cijenu većeg radijalnog otiska, donekle ograničenog kapaciteta teškog potiska i skromne premije cijene.

Praktični zaključak za inženjere i kupce je sljedeći prirubnički ležajs are a targeted solution, not a universal upgrade . Oni su pravi izbor kada ograničenja kućišta ili učinkovitost montaže čine samolocirajuću aksijalnu retenciju vrijednom, a pogrešan izbor kada su kompaktna radijalna veličina ili veliki kapacitet potisnog opterećenja glavni pokretač dizajna. Procjena specifičnog okruženja za montažu i profila opterećenja — umjesto zadanog odabira bilo koje vrste ležaja iz navike — ostaje najpouzdaniji način da se napravi točan odabir za određenu primjenu.
